SystemVerilog核心验证技术：接口、过程块、任务与函数、随机化

访客技术 2026年10月11日 2

SystemVerilog（SV）作为硬件描述语言和验证语言的统一标准，引入了许多高级特性，极大地提升了验证平台的构建效率和验证覆盖度。本文将深入探讨SV中的核心概念，包括接口（interface）、过程块（procedural blocks）、任务（task）与函数（function），以及随机化与约束（randomization and constraints），这些都是构建高效、可重用验证环境的关键。

接口 (Interface)

在传统的Verilog设计中，模块（module）之间的连接需要逐一列出大量的信号端口，这不仅增加了代码的复杂性，也使得修改和维护变得困难。SystemVerilog的接口（interface）特性旨在解决这一问题，它将一组相关的信号打包在一起，提供了一种更简洁、更抽象的连接方式。

接口与模块的异同

SystemVerilog的接口在许多方面与模块相似，但在其设计用途上存在本质区别。

相似之处：

端口与信号定义： 接口可以定义端口列表，也可以在内部声明双向信号。例如，时钟和复位信号可以作为接口的输入端口，而与设计（DUT）和测试平台（TB）交互的实际数据信号则可以在接口内部定义为logic类型变量。
参数化： 接口支持参数化，这有助于提高其可重用性，使其能够适应不同位宽或配置的需求。
例化方式： 接口的例化方式与模块相似。在例化模块或测试平台组件时，通过传递接口实例的名称，即可完成信号的传递与连接。
过程块与子程序： 接口内可以包含initial和always等过程块，也可以定义function和task，以实现特定行为或时序控制。

不同之处：

例化限制： 模块既可以例化其他模块，也可以例化接口。但接口不能例化模块，它只能例化其他接口。这强调了接口作为数据和控制信号通道的本质，而非独立的硬件功能单元。

接口的作用

连接硬件与验证环境： 接口充当设计（DUT）与测试平台（TB）之间的桥梁。它将DUT的输入激励和输出响应通过一个抽象的"连接器"进行传递，简化了两者之间的复杂信号连接。
作为模块的端口： 接口可以作为模块端口列表中的一项，极大地简化了模块的声明。 вместо长长的信号列表，只需一个接口名即可。
作为测试平台的形式参数： 在面向对象测试平台中，接口实例可以作为类方法的参数传递，实现了验证组件与硬件信号的解耦。

示例：仲裁器模块的接口连接

以一个简单的仲裁器（Arbiter）为例，我们比较传统的端口连接与SystemVerilog接口连接的区别。

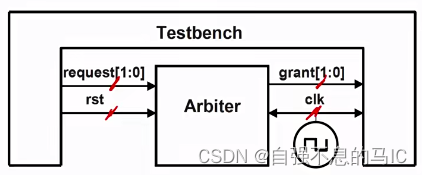

传统端口连接：

仲裁器与测试平台通过独立的clk, rst, request, grant信号连接。
Arbiter example - direct port connection

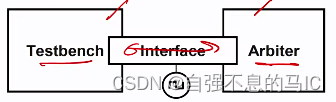

使用接口连接：

通过定义一个arbiter_bus_if接口，将所有相关信号封装起来。DUT和TB都通过这个接口实例进行通信。
Arbiter example - interface connection

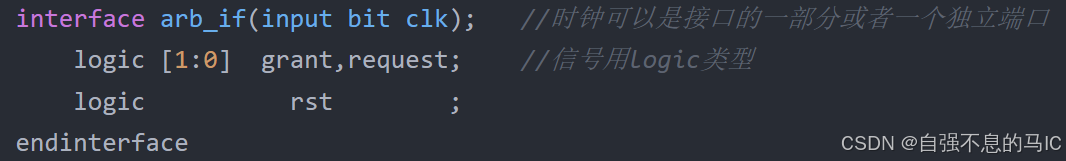

接口定义与例化示例

以下代码展示了如何定义一个仲裁器接口，并在DUT和测试平台中例化使用：

// 定义仲裁器总线接口
interface arbiter_bus_if (input bit sys_clk); // 时钟作为接口的输入端口
    logic [1:0] sys_grant;   // 授权信号，logic类型
    logic [1:0] sys_request; // 请求信号，logic类型
    logic       sys_reset;   // 复位信号
endinterface

// 使用接口的仲裁器设计模块 (DUT)
module arbiter_design (arbiter_bus_if arb_bus); // 接口作为模块的端口
    always @(posedge arb_bus.sys_clk or posedge arb_bus.sys_reset) begin
        if (arb_bus.sys_reset) begin
            arb_bus.sys_grant <= 2'b00;
        end else if (arb_bus.sys_request[0]) begin
            arb_bus.sys_grant <= 2'b01;
        end else if (arb_bus.sys_request[1]) begin
            arb_bus.sys_grant <= 2'b10;
        end else begin
            arb_bus.sys_grant <= 2'b00; // 或者其他默认/next状态
        end
    end
endmodule

// 使用接口的测试平台模块 (TB)
module arbiter_testbench (arbiter_bus_if arb_bus); // 接口作为测试平台的端口
    initial begin
        // 驱动请求信号并观察授权
        #10ns; // 等待仿真启动稳定
        arb_bus.sys_reset <= 1'b1; // 复位
        @(posedge arb_bus.sys_clk);
        arb_bus.sys_reset <= 1'b0; // 撤销复位
        $display("@%0t: Reset released.", $time);

        @(posedge arb_bus.sys_clk);
        arb_bus.sys_request <= 2'b01; // 请求0
        $display("@%0t: Drove sys_request = 01.", $time);

        repeat (2) @(posedge arb_bus.sys_clk); // 延迟两个时钟周期
        if (arb_bus.sys_grant !== 2'b01) begin
            $error("@%0t: Error: sys_grant (%0b) != 2'b01.", $time, arb_bus.sys_grant);
        end else begin
            $info("@%0t: Info: sys_grant matches expected value.", $time);
        end

        arb_bus.sys_request <= 2'b10; // 请求1
        $display("@%0t: Drove sys_request = 10.", $time);
        repeat (2) @(posedge arb_bus.sys_clk);
        if (arb_bus.sys_grant !== 2'b10) begin
            $error("@%0t: Error: sys_grant (%0b) != 2'b10.", $time, arb_bus.sys_grant);
        end else begin
            $info("@%0t: Info: sys_grant matches expected value.", $time);
        end

        arb_bus.sys_request <= 2'b00; // 无请求
        $display("@%0t: Drove sys_request = 00.", $time);
        repeat (2) @(posedge arb_bus.sys_clk);
        if (arb_bus.sys_grant !== 2'b00) begin
            $error("@%0t: Error: sys_grant (%0b) != 2'b00.", $time, arb_bus.sys_grant);
        end else {
            $info("@%0t: Info: sys_grant matches expected value.", $time);
        }

        #100ns;
        $finish; // 结束仿真
    end
endmodule

// 顶层模块，连接设计、测试平台和接口
module system_top;
    bit clk_signal; // 顶层定义时钟信号
    always #50 clk_signal = ~clk_signal; // 产生100ns周期的时钟

    arbiter_bus_if my_arb_interface(clk_signal); // 实例化接口并连接时钟
    arbiter_design   dut_instance(my_arb_interface);  // 例化DUT，传入接口实例
    arbiter_testbench tb_instance(my_arb_interface); // 例化TB，传入接口实例
endmodule

接口优势总结

封装性： 将相关信号封装在接口中，当信号列表需要修改时，只需在接口内部进行声明，而无需更改所有连接此接口的模块端口定义。
软硬件交互桥梁： 接口既可在硬件模块中使用，也可在SystemVerilog的面向对象类（软件环境）中使用，是硬件设计与验证软件环境之间高效的通信媒介。
简化多实例连接： 对于多组相同总线的例化和使用，接口能够提供更简洁、灵活的连接方式。

过程块 (Procedural Blocks)

SystemVerilog中的过程块是描述行为的关键构造，主要包括always和initial。

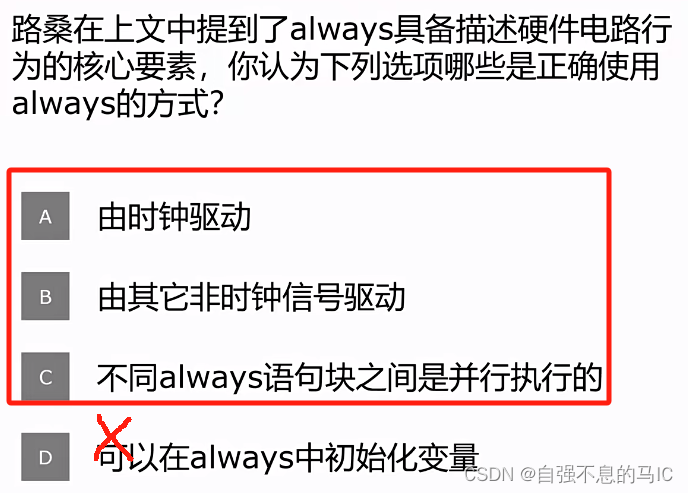

1. `always` 过程块

always块用于描述连续执行的行为，是硬件电路行为建模的基础。

always @(event)：其敏感列表（event）定义了何时触发执行。
- 时序逻辑： 当敏感列表包含时钟边沿（如posedge clk或negedge clk）时，always块通常用于描述寄存器、状态机等时序逻辑。
- 组合逻辑： 当敏感列表包含所有输入信号（SystemVerilog中推荐使用always_comb，或always @(*)）时，always块用于描述组合逻辑或锁存器。
always过程块可以在module或interface中使用。
并行执行： 不同的always块之间是并行执行的，这与硬件中各个独立逻辑块并行工作的特性相吻合。
复位与初始化： 在always块中通常进行时序逻辑的复位操作（属于硬件行为）。而变量的初始赋值（软件行为）通常在变量定义时或通过initial块完成。

2. `initial` 过程块

initial块用于描述只执行一次的行为，是测试平台初始化和顺序控制的常用手段。

单次执行： initial块中的语句只在仿真开始时执行一次。
顺序执行： initial块内部的语句是顺序执行的。
不可综合： initial块通常不可综合为实际硬件电路，因此主要用于测试平台的激励生成、检查和初始化。
initial过程块可以在module、interface或program中使用。

3. `initial` vs. `always`

启动时机： 无论在代码中声明的顺序如何，所有initial和always块都会在仿真开始时同时启动。它们之间没有优先级差异。
作用域： 两者都使用begin...end（或fork...join等）来包围其内部语句。

软件方法：任务 (Task) 与函数 (Function)

SystemVerilog提供了function和task两种子程序，用于封装可重用的代码段，但它们在行为和使用场景上有所不同。

1. 函数 (`function`)

SystemVerilog的函数类似于C语言中的函数，用于执行计算或逻辑操作并返回一个值。

参数列表： 可以指定输入（input）、输出（output）、输入输出（inout）和引用（ref）参数。

返回值： 函数可以通过return语句返回一个值。也可以声明为void function()，表示不返回任何值。

function int multiply_by_two (input int val);
    return 2 * val;
endfunction

initial begin
    int my_number = 15;
    $display("Original: %0d, Doubled: %0d", my_number, multiply_by_two(my_number)); // 调用函数
end

默认类型： 如果参数未指定类型，默认是logic（四值逻辑）。如果函数返回值未指定类型，默认是logic。
无时间延迟： 函数内部不能包含任何耗时语句（如#delay、@event、wait），必须在零仿真时间内完成执行。
数组作为参数： 数组可以作为函数的形式参数传递。

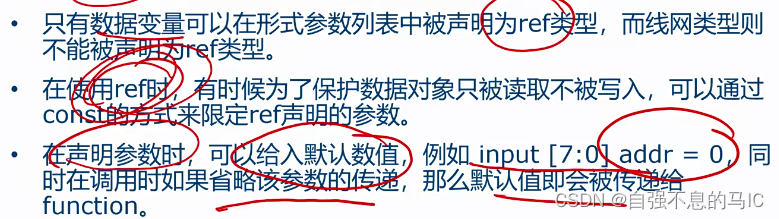

函数签名图示：

2. 任务 (`task`)

SystemVerilog的任务通常用于执行一系列操作，可能包含时间延迟，并且不能通过return语句返回值。

无直接返回值： 任务不能通过return关键词返回结果。它只能通过output、inout或ref类型的参数来传递结果。
```
task drive_data (output logic [7:0] data_out, input logic enable_sig);
    // ... 任务内容
endtask
```
可包含耗时语句： 任务内部可以包含耗时语句，如@event（等待事件）、wait event（等待条件）和#delay（时间延迟），这使得任务非常适合模拟信号驱动和采样等时序行为。

3. `task` 与 `function` 的主要区别

理解任务和函数的区别对于编写高效的SystemVerilog代码至关重要：

耗时性：
- function：不能包含任何时间延迟，必须在零仿真时间内完成。适用于纯粹的计算和组合逻辑。
- task：可以包含时间延迟语句，适用于需要模拟时序行为（如信号驱动、等待响应）的操作。
返回值：
- function：通过函数名或return语句返回一个值。
- task：没有直接返回值。通过output、inout或ref参数传递结果。
调用规则：
- function：可以被function或task调用。
- task：只能被task调用。

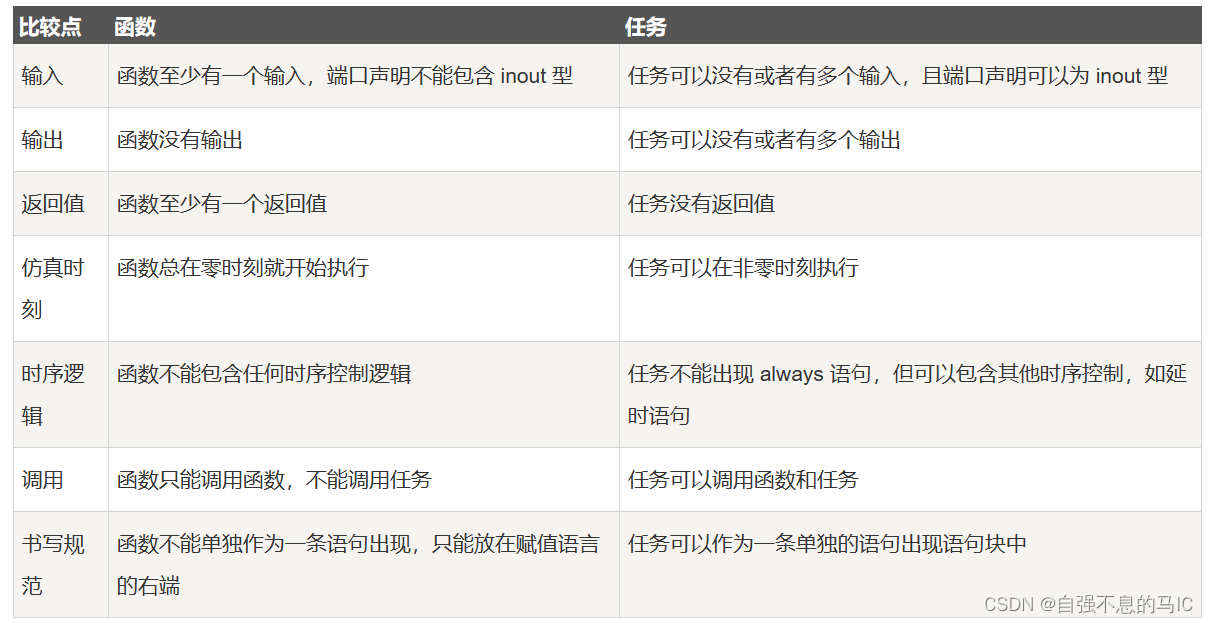

任务与函数的区别总结：
Task vs Function table

4. 函数参数默认类型练习

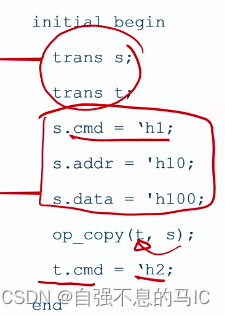

考虑以下SystemVerilog代码片段：

在上述execute_cmd函数中，参数s和t若未显式指定方向，则默认为input类型。这意味着函数内部对s和t的修改不会影响到函数外部传入的实际变量。只有当参数被明确声明为output或inout时，函数才能修改外部变量的值。

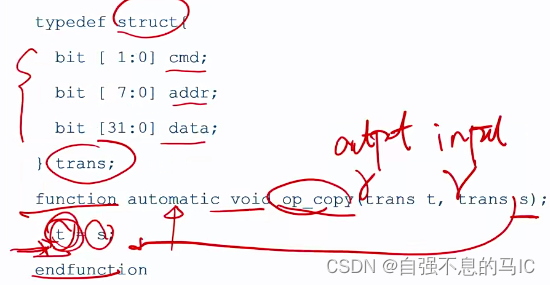

例如，若将execute_cmd修改为：

此时，由于t被声明为output，函数内部对t的修改将会反映到函数调用者处。

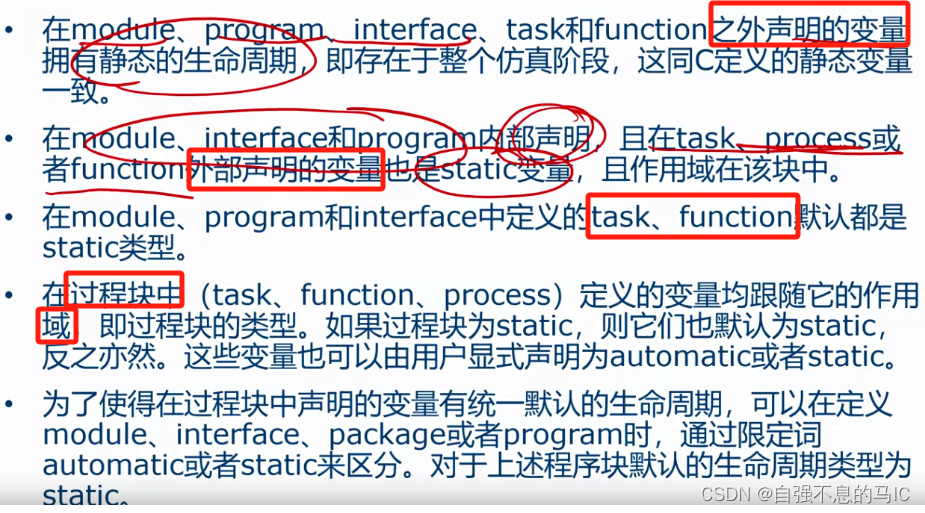

5. 变量生命周期：动态 (`automatic`) 与静态 (`static`)

在SystemVerilog中，变量的生命周期决定了其存储和初始化的方式。变量可以分为动态（automatic）和静态（static）两种生命周期。

静态 (static)：
- 默认的生命周期类型（在module中声明的变量和所有子程序（function/task）中的变量默认都是静态的，除非显式声明为automatic）。
- 变量在仿真开始时被创建并初始化一次，直到仿真结束才销毁。
- 每次调用子程序时，静态变量会保留上次调用的值。
- 应用： 适用于需要跨多次调用维护状态的变量。
动态 (automatic)：
- 必须显式使用automatic关键词声明。
- 变量在每次进入其作用域（如每次调用function或task）时被创建并初始化，在退出作用域时销毁。
- 每次调用子程序时，动态变量都会重新初始化。
- 应用： 适用于局部变量，防止不同调用之间的数据相互影响，有助于实现可重入（re-entrant）代码。

示例：动态与静态变量行为对比

在这个例子中：

static_counter是静态变量，每次调用test_task时，它会保留上一次的值并在此基础上递增。
automatic_counter是动态变量，每次调用test_task时，它都会被重新初始化为0，然后递增。

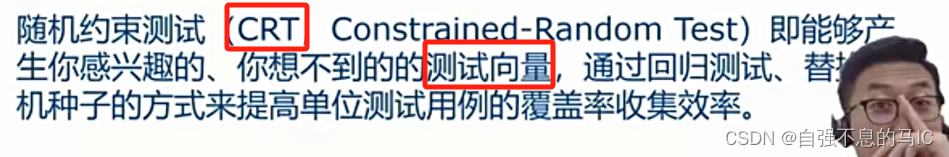

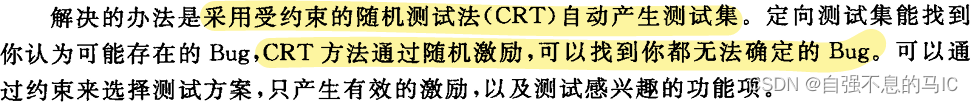

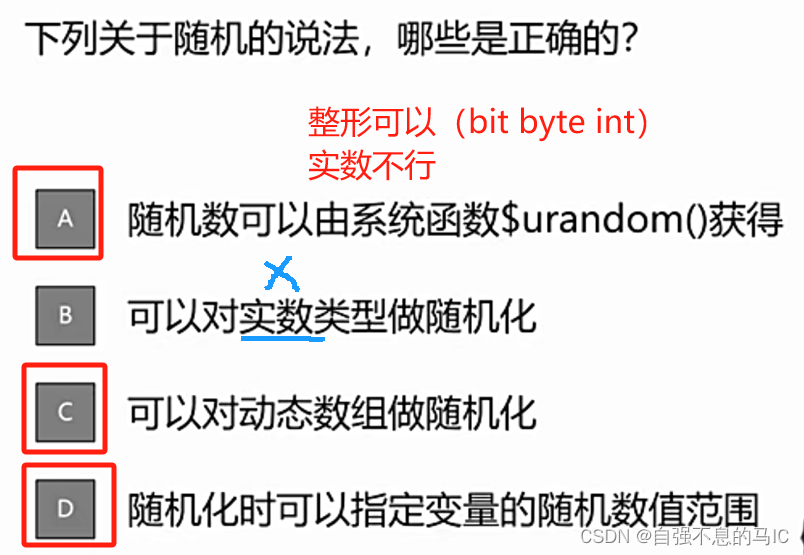

随机化与约束 (Randomization and Constraints)

约束随机验证（Constrained Random Verification, CRV）是SystemVerilog验证方法学中的一个强大特性，它允许验证工程师通过随机生成输入激励来探索设计空间，同时通过约束条件引导随机化过程，使其生成符合设计规范的合法数据或特定场景的数据。

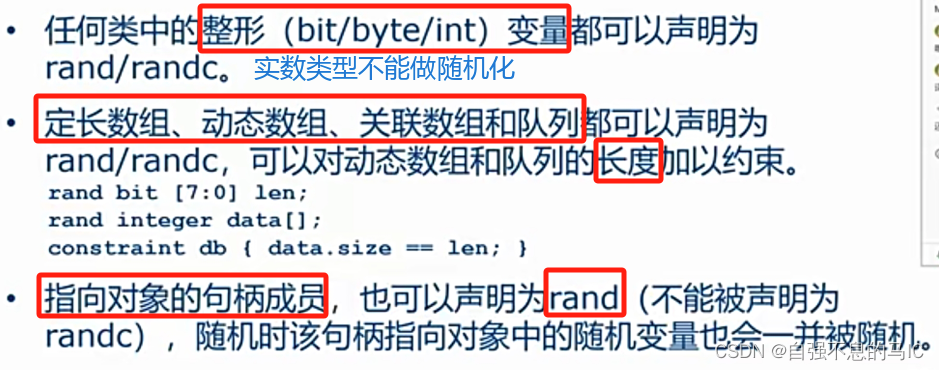

随机变量声明

使用rand关键字声明的类属性是标准随机变量，其值在调用randomize()方法时随机生成。
使用randc关键字声明的类属性是循环随机变量，它会在其定义域内生成所有可能的值，然后才重复。这对于确保所有合法值都被测试至少一次非常有用。

生成随机数的方法

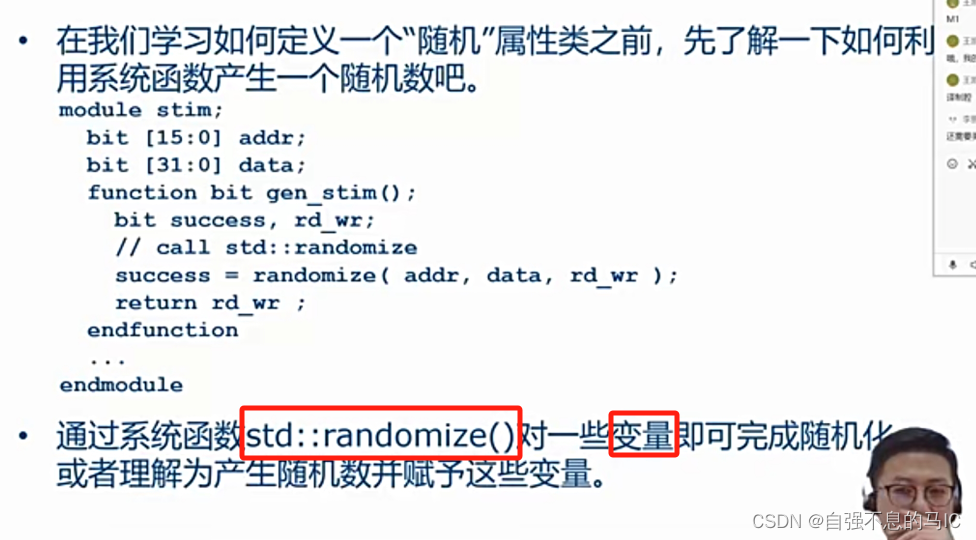

使用randomize()方法：

randomize()是SystemVerilog类中的一个内置方法，用于随机化类的rand和randc成员。

它通常与constraint块结合使用，以生成符合特定规则的随机值。

class my_packet;
    rand bit [7:0] header;
    rand bit [15:0] payload_len;

    constraint payload_len_c {
        payload_len > 10 && payload_len < 100;
    }
endclass

initial begin
    my_packet pkt = new();
    if (pkt.randomize()) begin
        $display("Generated packet: header=0x%h, payload_len=%0d", pkt.header, pkt.payload_len);
    end else begin
        $error("Randomization failed!");
    end
end

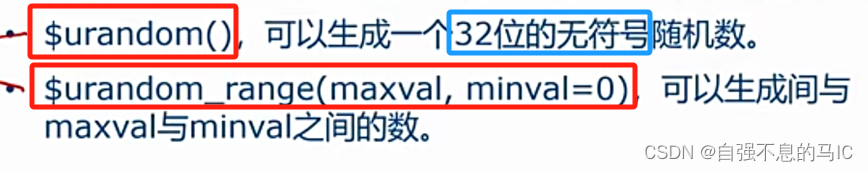

使用系统函数：

$urandom()：返回一个32位无符号随机数。

$urandom_range(maxval, minval=0)：返回一个在指定范围[minval, maxval]内的无符号随机数。

initial begin
    int random_val;
    random_val = $urandom(); // 生成一个32位随机数
    $display("Random 32-bit value: %0d", random_val);

    random_val = $urandom_range(100, 10); // 生成10到100之间的随机数
    $display("Random value between 10 and 100: %0d", random_val);
end

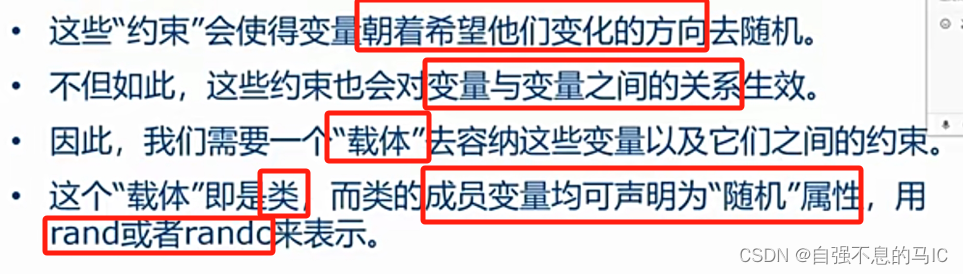

约束 (`constraint`)

约束块用于定义随机变量之间或随机变量自身的合法取值范围和关系，从而引导随机化过程生成符合预期的激励。
Constraint example

随机对象及其约束的综合示例：

class TransactionItem;
    rand bit [7:0] address;
    rand bit [15:0] data_value;
    rand bit        is_write; // 0 for read, 1 for write

    // 约束块，定义随机变量的合法范围和关系
    constraint addr_range_c {
        address >= 8'h10;
        address <= 8'hEF;
    }

    constraint data_range_c {
        data_value inside {[100:1000]}; // 数据值在100到1000之间
    }

    constraint write_data_c {
        // 如果是写操作，数据值不能为0
        is_write == 1 -> data_value != 0;
    }

    function void display();
        $display("Trans: Addr=0x%h, Data=0x%h (%0d), Type=%s",
                 address, data_value, data_value, is_write ? "WRITE" : "READ");
    endfunction
endclass

module RandomTest;
    initial begin
        TransactionItem item = new();
        repeat (5) begin
            if (!item.randomize()) begin
                $error("Randomization failed for TransactionItem!");
            end else begin
                item.display();
            end
        end
    end
endmodule

在上述TransactionItem类中：

address被约束在0x10到0xEF之间。
data_value被约束在100到1000之间。
write_data_c是一个条件约束：如果is_write为1（即写操作），那么data_value必须不为0。

通过这些约束，我们可以确保生成的随机事务是有效的，并能模拟特定的场景，例如测试地址解码器、数据传输有效性等。
