基于SVPWM的异步电机直接转矩控制仿真模型设计
本项目提供一套基于空间矢量调制(SVPWM)改进的异步电机直接转矩控制(DTC)Simulink仿真模型。相较于传统DTC采用滞环比较器带来的高转矩脉动与不规则开关频率,该方案通过引入SVPWM调制策略,实现了更平滑的转矩响应和可控的开关频率,显著提升系统效率与动态性能。

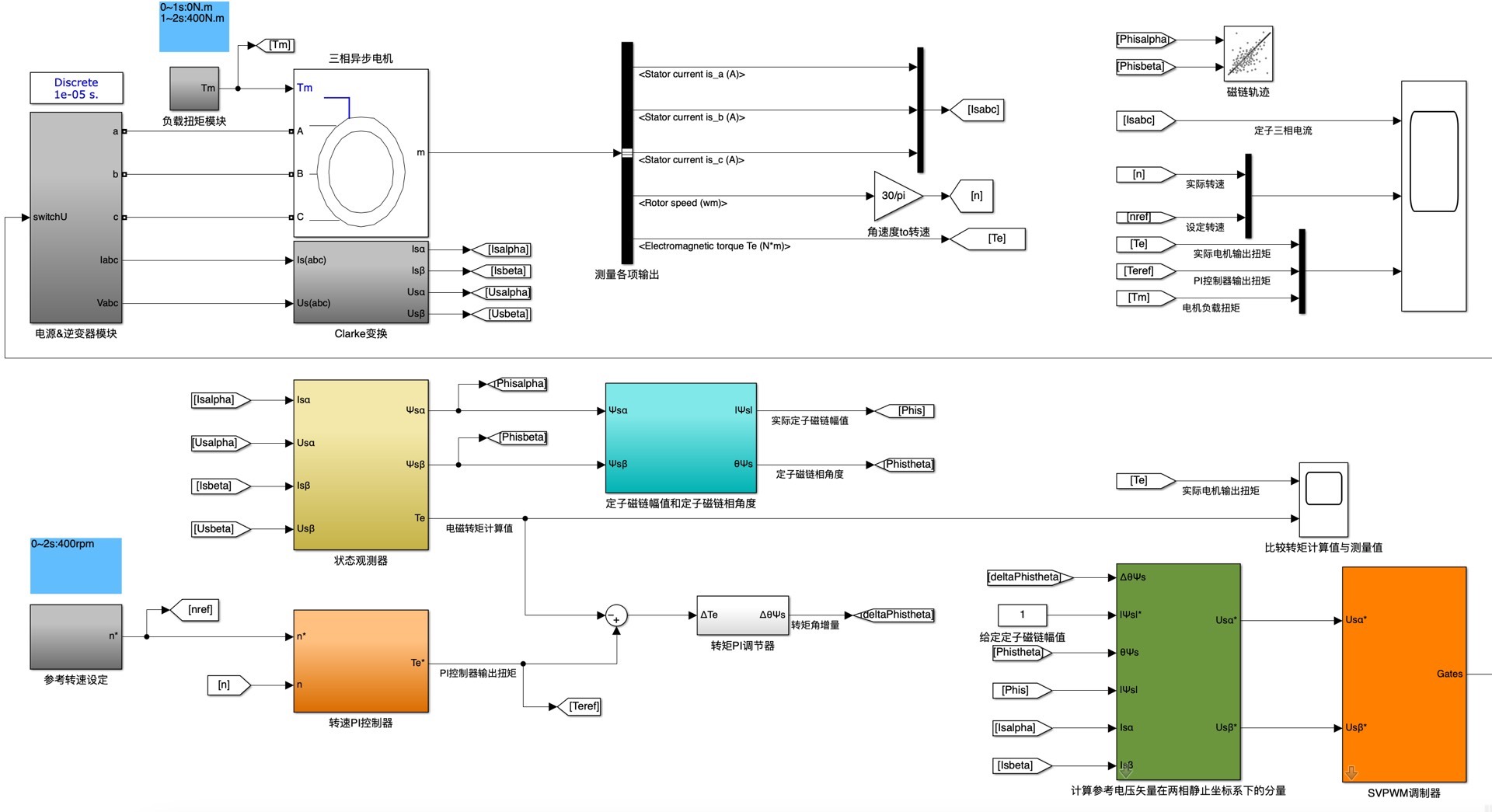

模型采用模块化结构设计,核心包含磁链观测、转矩与磁链误差处理、SVPWM生成及速度闭环控制等环节。其中,SVPWM模块依据电压矢量在六边形扇区中的位置,结合伏秒平衡原则计算各基本矢量作用时间,并合理插入零矢量以实现精确电压合成。

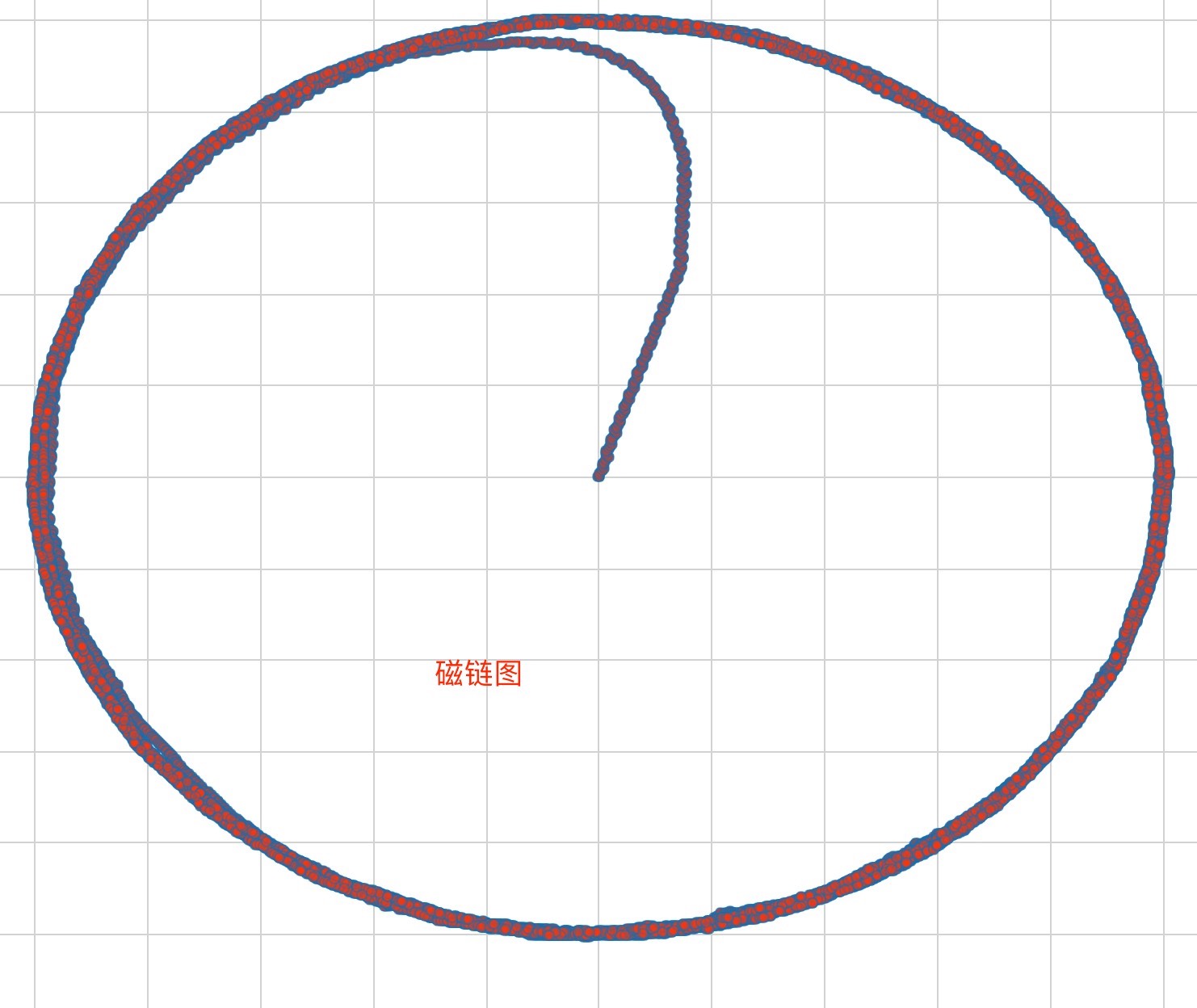

磁链估计部分采用离散化的电压积分法实现,代码如下:
function psi = flux_estimator(voltage, current, resistance, sample_time)
persistent prev_flux;
if isempty(prev_flux)
prev_flux = [0; 0];
end
% 前向欧拉法求解电压方程
psi = prev_flux + sample_time * (voltage - resistance * current);
% 添加饱和限制防止数值发散
max_magnitude = 1.5; % 根据电机额定磁链设定
if norm(psi) > max_magnitude
psi = psi / norm(psi) * max_magnitude;
end
prev_flux = psi;
end
为保证系统稳定性,需确保电阻参数与实际电机铭牌值一致,微小偏差可能导致磁链轨迹失真或振荡。
速度环采用PI控制器,其初始参数可按以下经验公式估算:
Kp = 0.6 * inertia / (3 * time_constant);
Ki = Kp / (0.5 * time_constant);
其中 inertia 为转子转动惯量,time_constant 为机电时间常数。此值仅为启动参考,最终需结合波形观察进行精细整定。

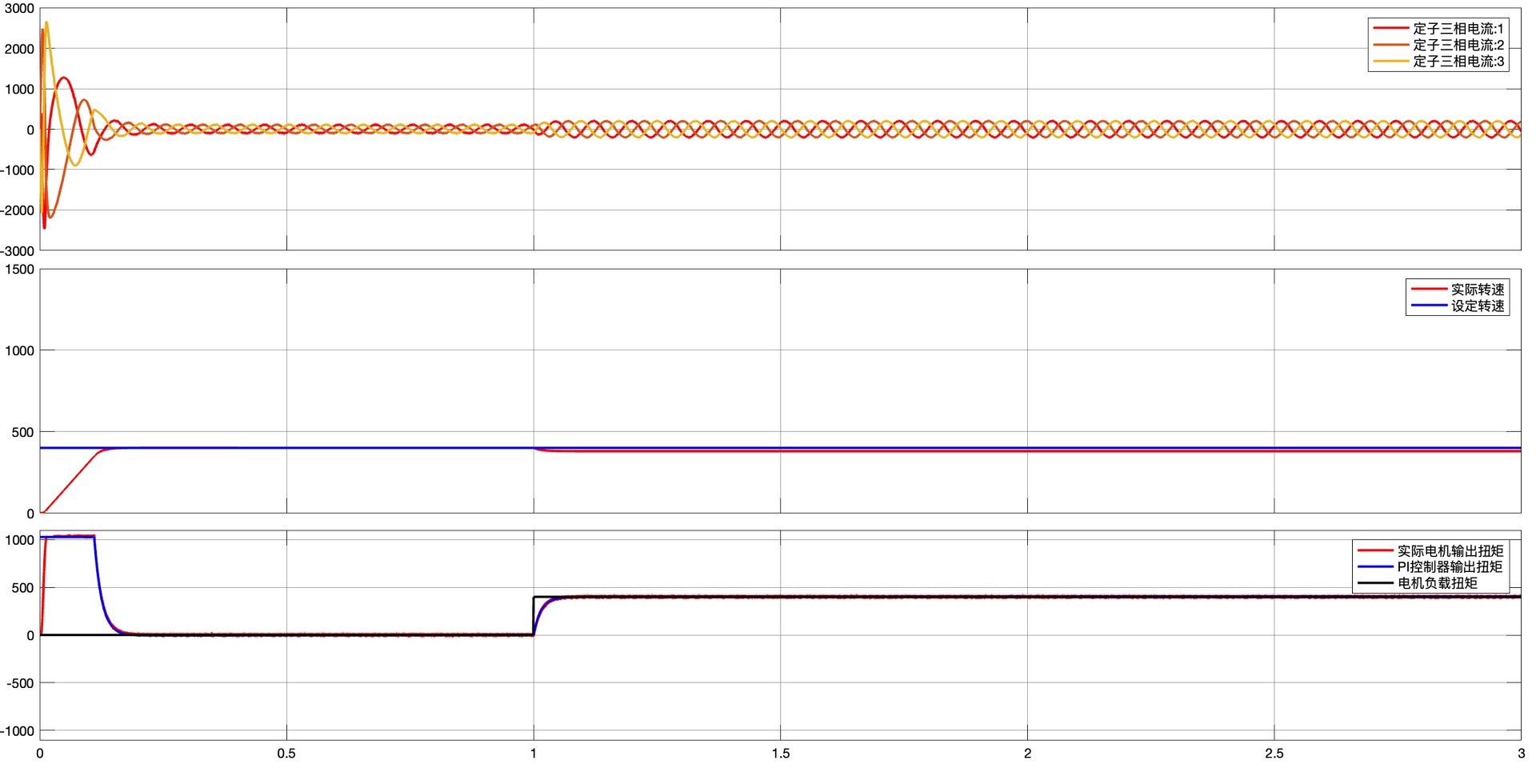

实测数据显示,在相同22kW异步电机于1000rpm运行条件下,传统DTC转矩波动范围约为±4N·m,而采用SVPWM后将波动压缩至±1N·m以内。同时,固定10kHz的开关频率有效降低了功率器件温升约8℃,表明有序切换比随机触发更具能效优势。
模型中内置一个名为 hidden_gems 的文件夹,内含用于自动生成死区时间的脚本函数:
function dead_time_us = compute_deadtime(dc_voltage, switch_period)
% 经验公式:考虑关断延迟与安全裕量
dead_time_us = ceil(1.2 * switch_period / (dc_voltage / 300));
% 最小死区设为3μs,避免直通故障
dead_time_us = max(dead_time_us, 3);
end
该公式适用于600V直流母线场景,具体系数源自长期实验积累。不同型号IGBT应根据其关断特性调整参数,不可盲目套用。
模型默认使用MATLAB R2023b版本创建,若需在旧版(如R2018a)中打开,请注意将 MATLAB Function 模块内的隐式数组扩展语法替换为显式 repmat 调用,否则可能引发编译错误。建议优先使用推荐版本以确保兼容性。
