OpenShift持久化存储实现与实践

访客技术 2026年10月22日 2

一持久化存储概述

1.1 存储类型说明

在OpenShift容器平台中，Pod使用的默认存储为临时存储。每个Pod由一个或多个容器组成，这些容器共享存储和网络资源，可随时被创建、启动、停止或销毁。临时存储的特点是当容器终止时，写入容器文件系统中的所有数据都会丢失。

针对需要长期保存数据的应用场景，OpenShift基于Kubernetes的PersistentVolume（持久卷）机制为Pod提供持久化存储解决方案。

1.2 典型应用场景

数据库类应用是持久化存储的典型代表。当启动数据库Pod时如果使用默认临时存储，Pod销毁重建后将导致数据丢失。使用持久化存储后，数据库数据被保存到Pod外部的持久卷中，即使Pod被销毁重建，数据库服务仍可访问原有数据。

1.3 核心概念定义

持久卷（PersistentVolume，简称PV）是集群级别的资源，由管理员负责创建和删除，用于表示集群中所有节点均可访问的网络存储资源。

持久化存储体系包含两个核心组件：

PersistentVolume：由PersistentVolume API对象定义，代表集群管理员预先配置的网络存储资源。PV独立于单个Pod而存在，其生命周期与使用它的Pod无关。
PersistentVolumeClaim（PVC）：由PersistentVolumeClaim API对象定义，表示开发人员对存储空间的需求声明。类似于Pod消耗节点资源，PVC消耗PV资源。

1.4 支持的存储后端

OpenShift通过插件机制支持多种存储后端：

网络文件系统：NFS
分布式存储：GlusterFS、Ceph RBD
云存储服务：AWS EBS、GCE Persistent Disk、Azure Disk、Azure File、OpenStack Cinder
存储协议：iSCSI、Fibre Channel
虚拟化平台：VMWare vSphere
其他：FlexVolume（用于扩展不支持原生插件的存储后端）
高级功能：动态供给、存储类、卷选择器绑定、卷安全策略

1.5 卷访问模式

不同存储Provider支持不同的访问能力，每个持久卷都可以设置特定的访问模式。NFS存储支持多节点读写，而某些存储只能以只读方式导出。

访问模式	CLI缩写	功能描述
ReadWriteOnce	RWO	仅允许单个节点以读写方式挂载
ReadOnlyMany	ROX	允许多个节点以只读方式挂载
ReadWriteMany	RWX	允许多个节点以读写方式挂载

PVC与PV的匹配基于两个条件：访问模式和存储容量。系统会优先匹配访问模式，然后按容量从大到小排序选择。例如，PVC请求RWO模式时，即使可用的NFS卷同时支持RWO、ROX、RWX三种模式，仍会匹配成功，因为NFS支持RWO访问。

1.6 存储类机制

通过storageClassName属性，PVC可以指定所需的存储类。只有存储类名称相同的PV才能与PVC绑定。集群管理员可以配置默认存储类，或设置动态供给程序来管理多个存储类。

1.7 PV与PVC的生命周期

供给阶段：管理员创建PV资源，定义实际存储信息供集群用户使用。

绑定阶段：用户创建PVC声明，指定存储容量、访问模式和存储类。集群Master监控PVC事件，寻找匹配的PV或等待存储类供给程序创建PV，然后完成绑定。

使用阶段：Pod使用PVC作为存储卷。集群查找已绑定的PV并挂载到Pod中。对于支持多种访问模式的卷，用户需要在Pod卷配置中指定具体使用的模式。

1.8 NFS存储配置要点

OpenShift容器以随机UID运行，将Linux用户从节点映射到NFS服务器的方式无法正常工作。作为OpenShift PV使用的NFS共享必须满足以下条件：

所属用户和组为nfsnobody
权限设置为rwx------（0700）
配置all_squash选项

配置示例：

/var/export/vol *(rw,async,all_squash)

关于NFS的sync和async选项：async模式可提升写入性能，NFS服务器立即响应客户端而无需等待数据写入磁盘；sync模式则需等待数据持久化后再响应。在高延迟环境中，async选项能显著加快镜像推送等场景的操作速度。

注意事项：NFS共享的文件系统大小和用户配额对OpenShift无影响。PV容量在资源定义中指定，若实际文件系统容量小于PV定义，PV仍会被创建绑定；若实际容量更大，OpenShift不会限制容器使用物理存储空间，项目级别的存储配额和存储限制由OpenShift自身提供。

默认SELinux策略阻止容器访问NFS共享。需要在每个OpenShift节点上启用相关策略：

setsebool -P virt_use_nfs=true
setsebool -P virt_sandbox_use_nfs=true

1.9 回收策略配置

NFS卷支持OpenShift的Recycle插件，可根据持久卷上配置的策略自动执行回收任务。

默认策略为Retain（保留），允许手动回收资源。删除PVC后，PV仍然存在且被视为已释放，但无法被新的PVC绑定，因为前一个PVC的数据仍保留在卷上。此时需要管理员手动清理卷数据。

当回收策略设置为Recycle时，删除PVC后会执行数据清除操作（类似rm -rf命令），之后该卷可立即绑定新的PVC。

1.10 补充组配置

补充组（Supplemental Group）是标准的Linux组机制。进程在Linux中运行时具有UID、主GID和补充组。容器主进程可以配置这些属性。

补充组ID通常用于控制NFS、GlusterFS等共享存储的访问权限，而fsGroup用于控制Ceph RBD、iSCSI等块存储的访问。

OpenShift共享存储插件挂载卷时，会使挂载点权限与目标存储权限匹配。例如目标存储的owner ID为1234、group ID为5678，则宿主机和容器内的挂载点具有相同ID，容器进程必须匹配其中一个ID才能访问卷。

1.11 块存储与fsGroup

fsGroup定义Pod的文件系统组ID，会被添加到容器的补充组中。补充组ID适用于共享存储，而fsGroup ID适用于块存储。

Ceph RBD、iSCSI及各类云块存储通常专用于单个Pod。与共享存储不同，块存储由Pod独占，Pod或镜像定义中指定的用户和组ID会应用到实际的物理块设备上。

1.12 SELinux与卷安全

除SCC（安全上下文约束）外，所有预定义的SCC都将seLinuxContext设置为MustRunAs。最匹配Pod需求的SCC会强制Pod使用对应的SELinux策略。Pod使用的SELinux策略可以在Pod本身、镜像、SCC或项目中定义。

SELinux标签可在Pod的securityContext中定义，支持user、role、type和level标签。

1.13 SELinuxContext选项

MustRunAs：若未使用预分配值，需配置seLinuxOptions。系统会使用seLinuxOptions作为默认值进行验证。
RunAsAny：不提供默认值，允许指定任意seLinuxOptions。

二持久卷实践演练

2.1 环境准备

准备完整的OpenShift集群环境。

2.2 练习初始化

lab deploy-volume setup

2.3 配置NFS服务

本实验使用预置脚本完成NFS配置，由services节点提供存储服务。

less -FiX /root/DO280/labs/deploy-volume/config-nfs.sh
/root/DO280/labs/deploy-volume/config-nfs.sh
showmount -e

输出显示NFS导出目录已创建：

2.4 节点挂载测试

mount -t nfs services.lab.example.com:/var/export/dbvol /mnt

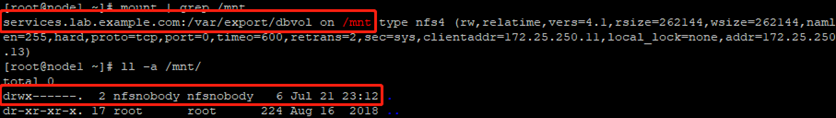

mount | grep /mnt
ll -a /mnt/
umount /mnt/

建议在其他计算节点也进行挂载测试，测试完成后建议卸载，OpenShift会在需要时自动挂载。

2.5 创建持久卷

oc login -u admin -p redhat https://master.lab.example.com
less -FiX /home/student/DO280/labs/deploy-volume/mysqldb-volume.yml

PV资源定义示例：

apiVersion: v1
kind: PersistentVolume
metadata:
  name: mysqldb-volume
spec:
  capacity:
    storage: 3Gi
  accessModes:
  - ReadWriteMany
  nfs:
    path: /var/export/dbvol
    server: services.lab.example.com
  persistentVolumeReclaimPolicy: Recycle

oc create -f /home/student/DO280/labs/deploy-volume/mysqldb-volume.yml
oc get pv

查看结果：

NAME    CAPACITY  ACCESS MODES  RECLAIM POLICY  STATUS    CLAIM
mysqldb-volume    3Gi       RWX            Recycle         Available

2.6 创建项目

oc login -u developer -p redhat https://master.lab.example.com
oc new-project persistent-storage

2.7 部署应用

oc new-app --name=mysqldb \
--docker-image=registry.lab.example.com/rhscl/mysql-57-rhel7 \
-e MYSQL_USER=ose \
-e MYSQL_PASSWORD=openshift \
-e MYSQL_DATABASE=quotes
oc status

输出确认：

In project persistent-storage on server https://master.lab.example.com:443

svc/mysqldb - 172.30.39.72:3306
  dc/mysqldb deploys istag/mysqldb:latest
    deployment #1 deployed 58 seconds ago - 1 pod

2.8 配置持久卷声明

oc describe pod mysqldb | grep -A2 'Volumes'

当前Pod使用临时存储EmptyDir：

Volumes:
  mysqldb-volume-1:
    Type:    EmptyDir (a temporary directory that shares a pod's lifetime)

修改部署配置并创建PVC：

oc set volumes dc mysqldb \
--add --overwrite --name=mysqldb-volume-1 -t pvc \
--claim-name=mysqldb-pvclaim \
--claim-size=3Gi \
--claim-mode='ReadWriteMany'

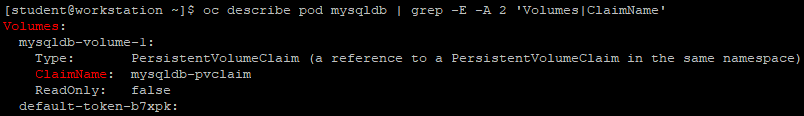

验证配置结果：

oc get pvc
NAME              STATUS    VOLUME           CAPACITY   ACCESS MODES
mysqldb-pvclaim   Bound     mysqldb-volume   3Gi        RWX

2.9 端口转发测试

oc get pod
NAME              READY     STATUS    RESTARTS   AGE
mysqldb-2-r7wz8   1/1       Running   0          4m
oc port-forward mysqldb-2-r7wz8 3306:3306

2.10 数据库功能验证

mysql -h127.0.0.1 -uose -popenshift \
quotes < /home/student/DO280/labs/deploy-volume/quote.sql
mysql -h127.0.0.1 -uose -popenshift \
quotes -e "select count(*) from quote;"

验证NFS服务端数据存储：

ssh root@services ls -la /var/export/dbvol
drwxr-x---. 2 nfsnobody nfsnobody       54 Jul 21 23:43 quotes

ssh root@services ls -la /var/export/dbvol/quotes
total 116
drwxr-x---. 2 nfsnobody nfsnobody    54 Jul 21 23:43 .
drwx------.  6 nfsnobody nfsnobody  4096 Jul 21 23:39 ..
-rw-r-----. 1 nfsnobody nfsnobody    65 Jul 21 23:39 db.opt
-rw-r-----. 1 nfsnobody nfsnobody  8584 Jul 21 23:43 quote.frm
-rw-r-----. 1 nfsnobody nfsnobody 98304 Jul 21 23:44 quote.ibd

2.11 清理持久卷

oc delete project persistent-storage
oc delete pv mysqldb-volume

2.12 数据持久性验证

删除PV后验证数据是否保留：

ssh root@services ls -la /var/export/dbvol
drwxr-x---. 2 nfsnobody nfsnobody       54 Jul 21 23:43 quotes

ssh root@services rm -rf /var/export/dbvol/*

数据成功持久化在NFS存储中。

三内部镜像仓库持久化存储

3.1 仓库存储配置

OpenShift内部镜像是S2I流程的关键组件，S2I流程的输出镜像会被推送到内部仓库供部署使用。生产环境中建议为内部仓库配置持久化存储，否则Master节点重启后S2I创建的Pod可能无法启动。

OpenShift安装程序默认配置NFS持久仓库，通过Inventory文件中的openshift_hosted_registry_storage_*变量定义。生产环境建议使用外部专用存储实现高可用。

高级安装程序使用外部NFS服务器作为持久存储后端：

[OSEv3:vars]
openshift_hosted_registry_storage_kind=nfs
openshift_hosted_registry_storage_access_modes=['ReadWriteMany']
openshift_hosted_registry_storage_nfs_directory=/exports
openshift_hosted_registry_storage_nfs_options='*(rw,root_squash)'
openshift_hosted_registry_storage_volume_name=registry
openshift_hosted_registry_storage_volume_size=40Gi

[nfs]
services.lab.example.com

配置参数说明：

storage_kind：定义存储后端类型
storage_access_modes：定义访问模式，ReadWriteMany允许多节点读写挂载
storage_nfs_directory：NFS服务器上的存储目录
storage_nfs_options：NFS挂载选项，rw支持读写访问，root_squash阻止远程root特权
storage_volume_name：持久卷名称
storage_volume_size：持久卷容量

持久化仓库配置完成后，OpenShift在default项目中创建名为registry-volume的持久卷，容量40Gi，默认Retain策略。

oc describe pv registry-volume
Name:            registry-volume
Labels:          <none>
Annotations:     pv.kubernetes.io/bound-by-controller=yes
StorageClass:
Status:          Bound
Claim:           default/registry-claim
Reclaim Policy:  Retain
Access Modes:    RWX
Capacity:        40Gi
Message:
Source:
    Type:      NFS (an NFS mount that lasts the lifetime of a pod)
    Server:    services.lab.example.com
    Path:      /exports/registry
    ReadOnly:  false
Events:        <none>

验证内部仓库配置：

oc describe dc/docker-registry | grep -A4 Volumes
  Volumes:
   registry-storage:
    Type:       PersistentVolumeClaim (a reference to a PersistentVolumeClaim in the same namespace)
    ClaimName:  registry-claim
    ReadOnly:   false

验证镜像存储：

ssh root@master ls -l \
/var/export/registryvol/docker/registry/v2/repositories/default/

四综合实验

4.1 环境准备

准备完整的OpenShift集群环境。

4.2 初始化实验环境

lab storage-review setup

4.3 配置NFS存储

less -FiX /root/DO280/labs/storage-review/config-review-nfs.sh
/root/DO280/labs/storage-review/config-review-nfs.sh

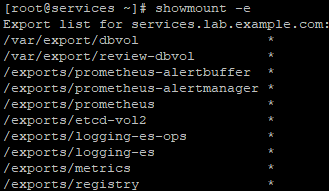

showmount -e

4.4 创建持久卷

oc login -u admin -p redhat https://master.lab.example.com
less -FiX /home/student/DO280/labs/storage-review/review-volume-pv.yaml

PV定义：

apiVersion: v1
kind: PersistentVolume
metadata:
  name: review-pv
spec:
  capacity:
    storage: 3Gi
  accessModes:
  - ReadWriteMany
  nfs:
    path: /var/export/review-dbvol
    server: services.lab.example.com
  persistentVolumeReclaimPolicy: Recycle

oc create -f /home/student/DO280/labs/storage-review/review-volume-pv.yaml
oc get pv
NAME      CAPACITY  ACCESS MODES  RECLAIM POLICY  STATUS
review-pv    3Gi       RWX            Recycle         Available

4.5 部署模板

less -FiX /home/student/DO280/labs/storage-review/instructor-template.yaml
oc create -n openshift -f /home/student/DO280/labs/storage-review/instructor-template.yaml

4.6 创建项目

oc login -u developer -p redhat https://master.lab.example.com
oc new-project instructor

4.7 Web界面部署

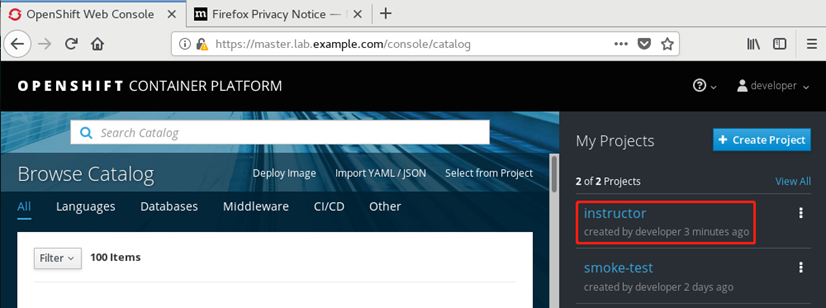

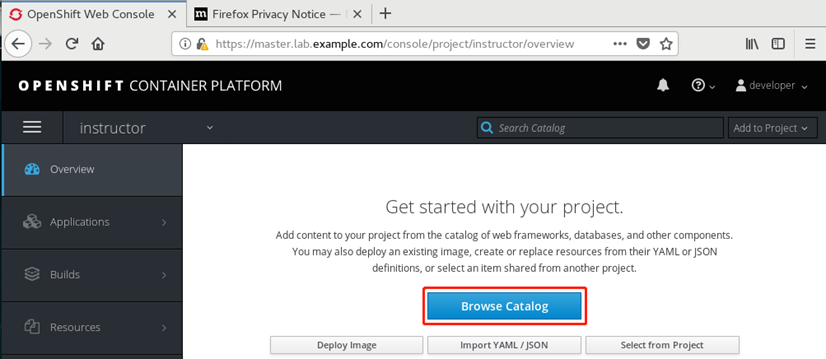

通过浏览器访问控制台：https://master.lab.example.com

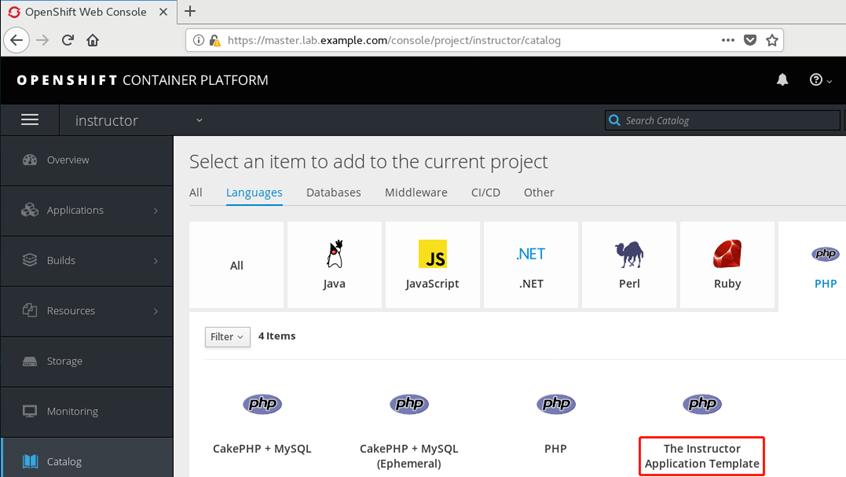

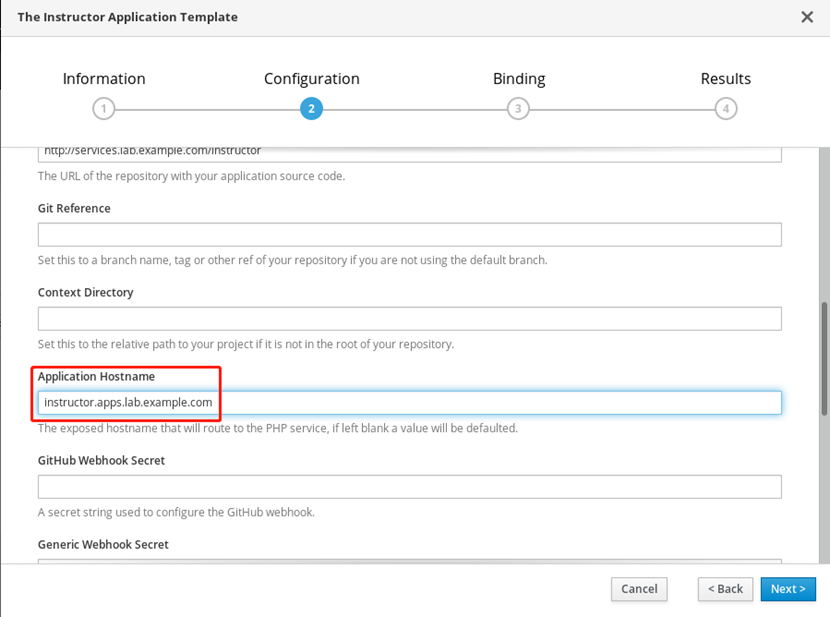

依次选择Catalog → PHP → 使用instructor-template模板，设置应用主机名后继续。模板将自动创建数据库服务器。

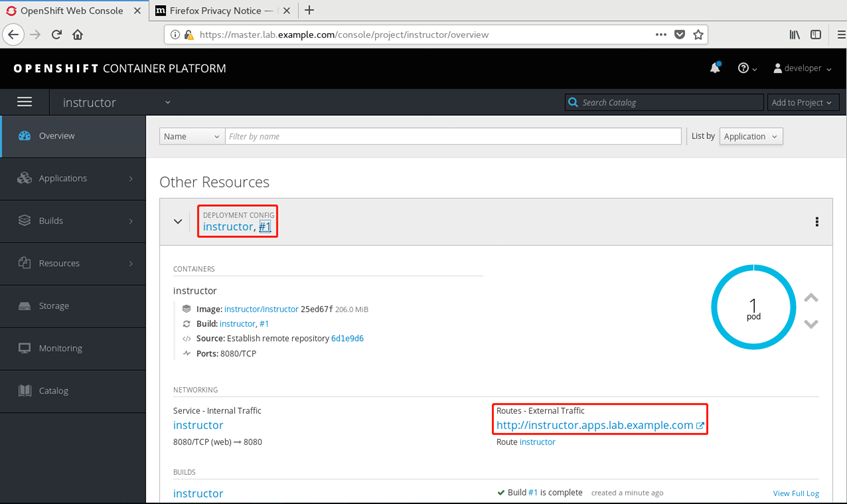

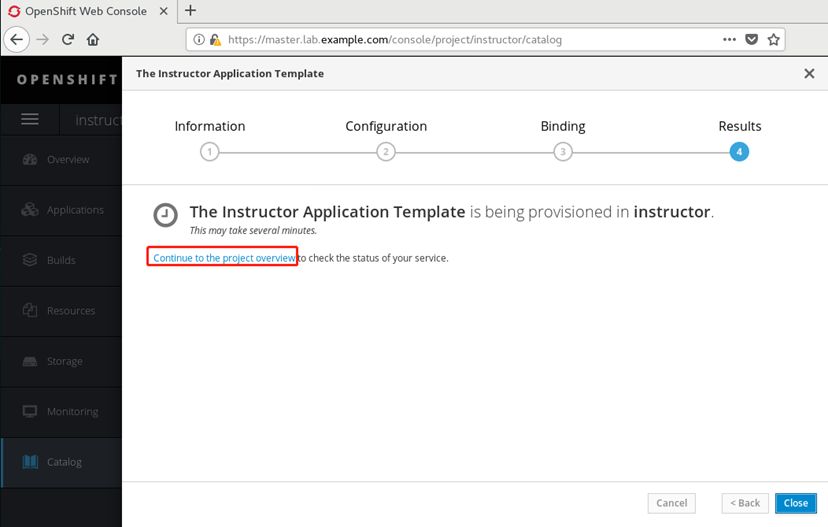

监控构建过程，构建完成时显示绿色勾选标记。

4.8 端口转发配置

oc login -u developer -p redhat https://master.lab.example.com
oc get pod
NAME                 READY     STATUS      RESTARTS   AGE
instructor-1-9fmct   1/1       Running     0          43s
instructor-1-build   0/1       Completed   0          2m
mysql-1-f7rrq        1/1       Running     0          2m
oc port-forward mysql-1-f7rrq 3306:3306

4.9 初始化数据库

mysql -h127.0.0.1 -u instructor -ppassword \
instructor < /home/student/DO280/labs/storage-review/instructor.sql

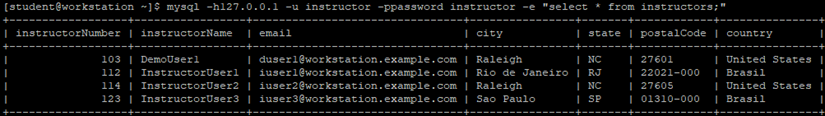

mysql -h127.0.0.1 -u instructor -ppassword instructor -e "select * from instructors;"

4.10 应用访问测试

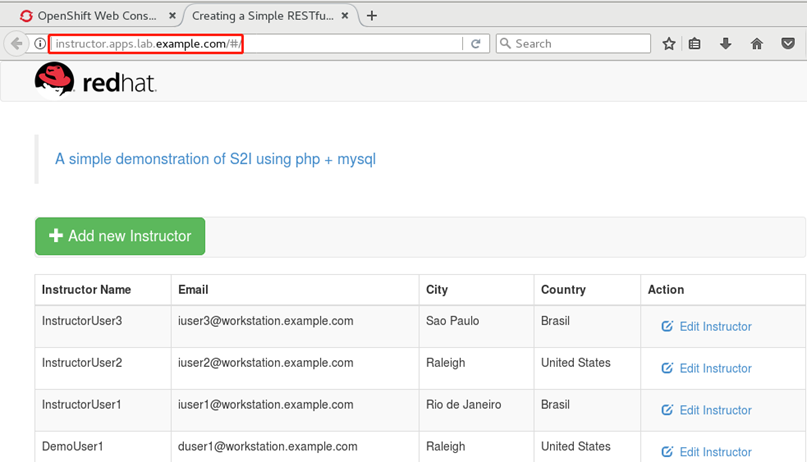

浏览器访问：http://instructor.apps.lab.example.com

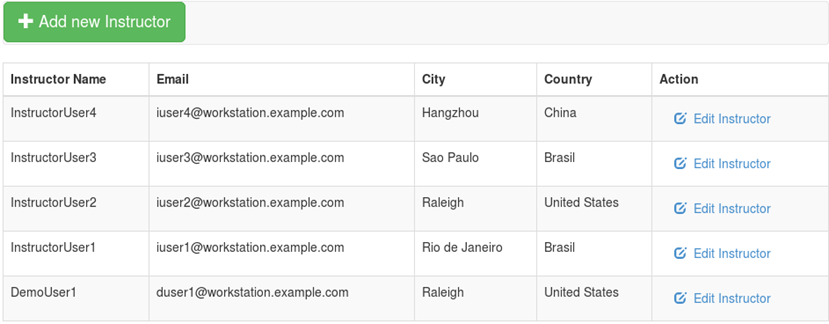

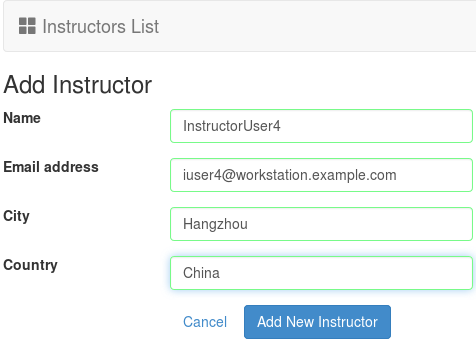

4.11 数据操作测试

4.12 实验验证

lab storage-review grade

4.13 环境清理

oc login -uadmin -predhat
oc delete project instructor
oc delete pv review-pv
ssh root@services
rm -rf /var/export/review-dbvol
rm -f /etc/exports.d/review-dbvol.exports
