OSPF路由协议基础入门
链路状态路由协议概述

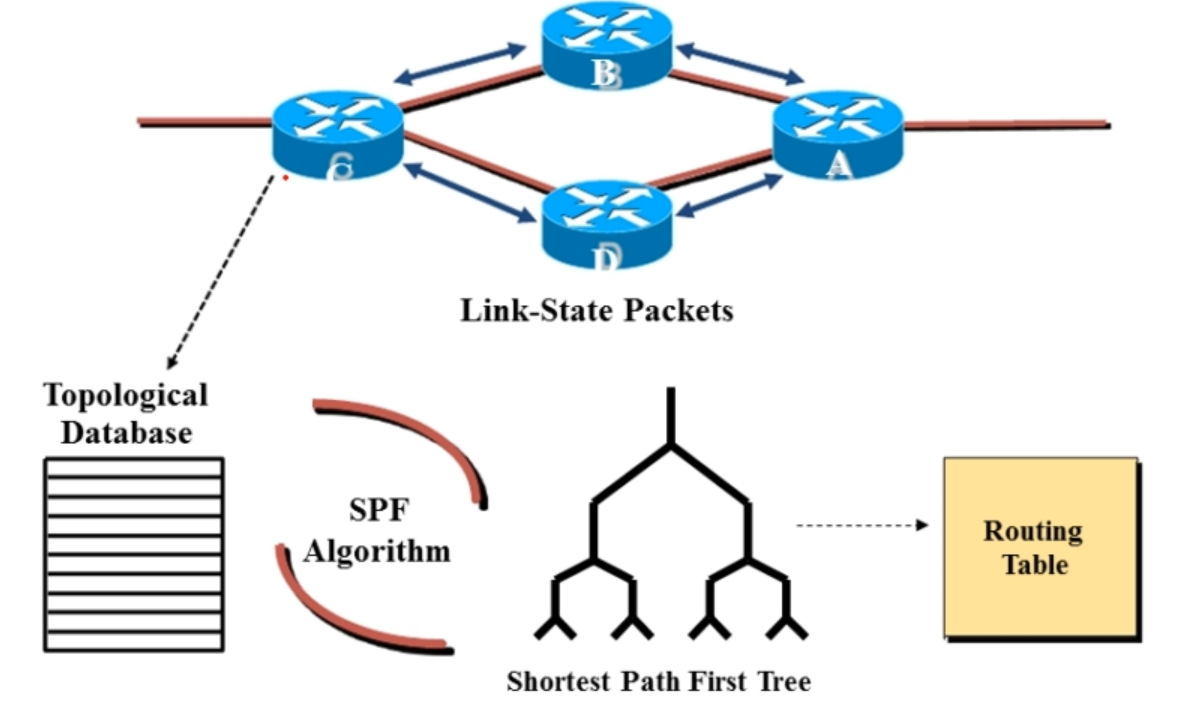

链路状态路由协议是一类重要的内部网关协议，其核心特征在于每台路由器都维护着一个完整的网络拓扑数据库。通过SPF（Shortest Path First，最短路径优先）算法，路由器能够构建出最优的路径树，从根本上避免路由环路的产生。完成计算后，算法结果将被转换为实际的路由转发表，指导数据包的转发决策。
OSPF协议基础
OSPF（Open Shortest Path First，开放最短路径优先）是一种广泛应用的链路状态路由协议，其标准化文档收录于RFC 2328中。作为"开放"协议的典型代表，OSPF属于公有标准，这与EIGRP等私有协议形成鲜明对比。
OSPF协议的核心特点包括：
- 管理性距离为110
- 采用SPF算法计算到达目的网络的最优路径
- "链路"特指路由器的接口，承载着邻接关系的建立
- "状态"描述了接口及其与邻居路由器之间的关联信息
OSPF度量值计算
OSPF使用开销（cost）作为路由选择的唯一度量标准。每台运行OSPF的路由器都会为每个接口维护一个cost值，其计算公式为：
接口cost = 参考带宽 / 接口实际带宽
其中，参考带宽默认设定为100Mbps。值得注意的是，一条路由的总开销等于该路由从源到目的地经过的所有入接口cost值的累加总和。

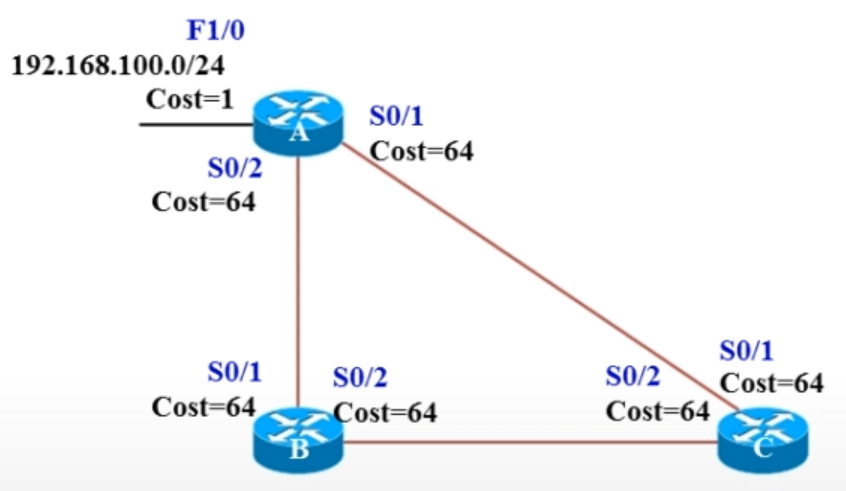

路径开销示例：从A到C直接连接的cost为65，而经由B转发的路径cost为129。
路由器标识符（RouterID）
RouterID在OSPF域中承担着唯一标识每台路由器的重任。其配置支持两种方式：手工指定或自动获取。
自动选取机制遵循以下优先级：
- 首先检测是否存在loopback接口，若存在则选取IP地址数值最大的那个
- 若无双接口，则从当前活跃（未shutdown）的物理接口中选取IP地址最大值作为RouterID
loopback0: 192.168.237.2
loopback1: 192.169.245.3
# 按位比较，192.169大于192.168，因此loopback1将被选中
OSPF报文类型详解

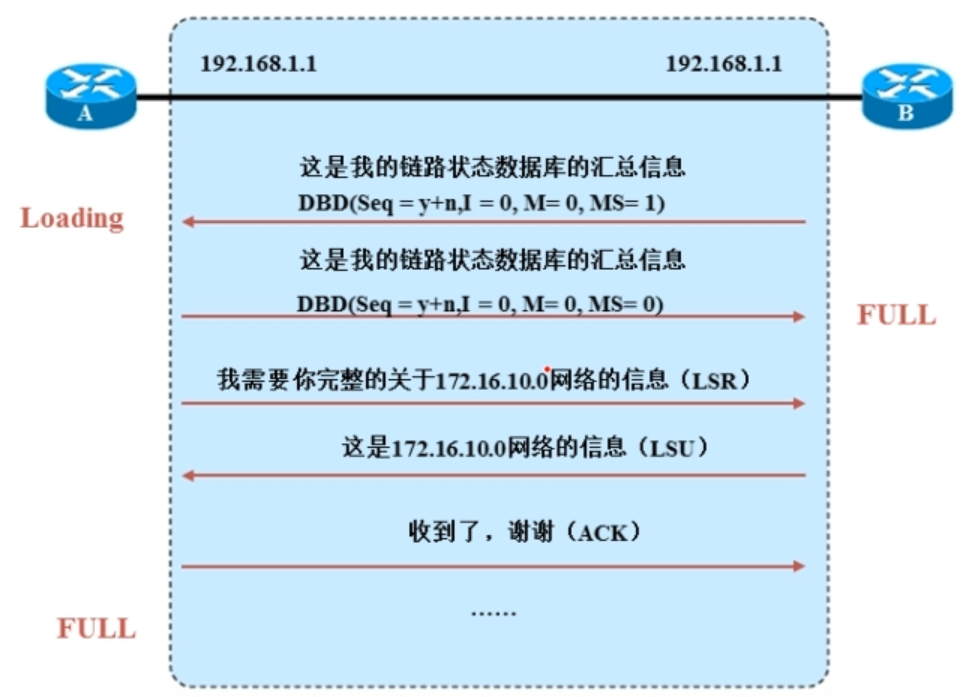

OSPF定义了五种核心报文类型，各司其职：
- Hello报文：用于发现、建立并维护OSPF邻居关系
- DBD报文：链路状态数据库描述信息，携带LSA头部摘要
- LSR报文：链路状态请求，用于向邻居请求特定链路状态信息
- LSU报文：链路状态更新，承载一条或多条完整的LSA
- LSAck报文：对接收到的LSU中的LSA进行确认
OSPF核心数据表
邻居表
邻居表存储了与本机建立双向通信的OSPF邻居路由器信息，是OSPF发现和维持路由的基础数据结构。
链路状态数据库（LSDB）
OSPF使用LSA（Link State Advertisement，链路状态通告）来描述网络拓扑信息。所有LSA条目集中存储在链路状态数据库中，构成网络的完整拓扑视图。
OSPF路由表
路由器对LSDB执行SPF（Dijkstra算法）计算后，生成最终的OSPF路由表。邻居表与链路状态数据库的结合，通过算法运算产生可用的路由条目。
技术对比：在RIP/EIGRP等距离矢量协议中，邻居双方交换的是完整拓扑图；而OSPF交换的是各自视角的拓扑片段，接收方将这些碎片拼接整合后存入LSDB，再独立计算路由表。

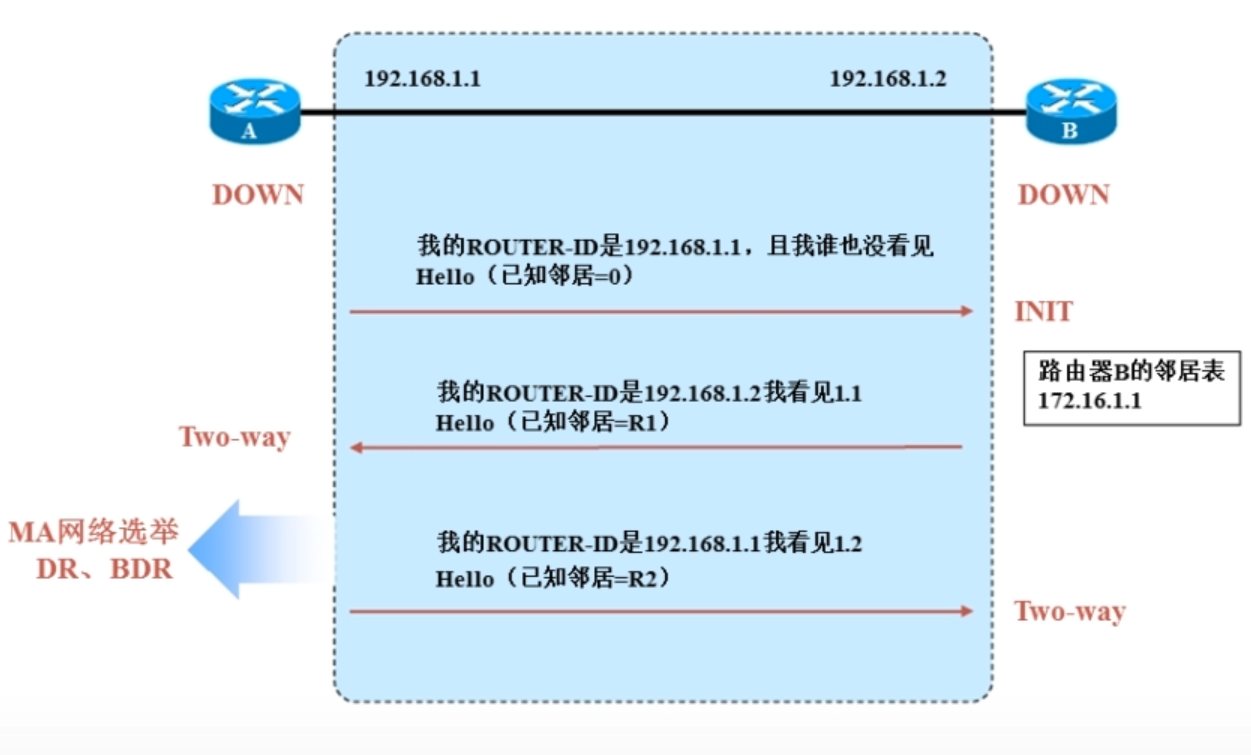

Hello包工作机制
Hello包是OSPF邻居关系建立的基石，其核心功能包括：
- 通过组播地址224.0.0.5（ALLSPFRouters）发送，非MA网络仅使用此地址
- 协商建立邻居关系所需的各项参数
- 在多路访问网络（MA）中选举指定路由器（DR）和备用指定路由器（BDR）
Hello包携带的关键字段：
RouterID: 路由器唯一标识
Hello/Dead intervals: Hello包发送间隔与邻居失效判定时间
Neighbors: 已发现的邻居列表
Area-ID: 所属区域标识
Router priority: 路由器优先级（影响DR/BDR选举）
DR IP address: 指定路由器接口IP地址
BDR IP address: 备用指定路由器接口IP地址
Authentication password: 认证密码信息
Stub area flag: 末节区域标识
DR、BDR与多路访问网络
多路访问网络（MA网络）分为广播型（如以太网）和非广播型两类。在MA网络中，如果每台路由器都与其他所有路由器建立邻居关系，将产生大量的LSA泛洪，造成带宽和资源浪费。

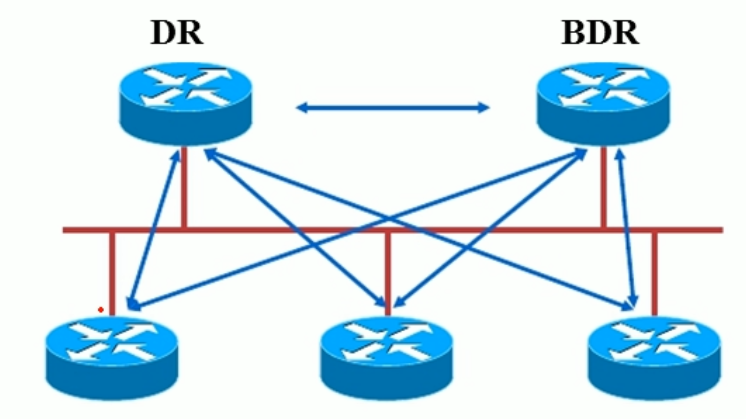

为解决此问题，OSPF在每个MA网络中选举一个DR和一个BDR：
- 选举规则：优先比较OSPF接口优先级（默认1），优先级相同则比较RouterID，数值大者胜出。DR具有非抢占性。
- DR职责：负责将拓扑变化信息同步给其他所有OSPF路由器（DRother）
- BDR职责：监控DR状态，一旦DR故障立即接替其角色
- 邻接关系：DRother仅与DR和BDR建立full邻接关系，DRother之间互不建立邻接

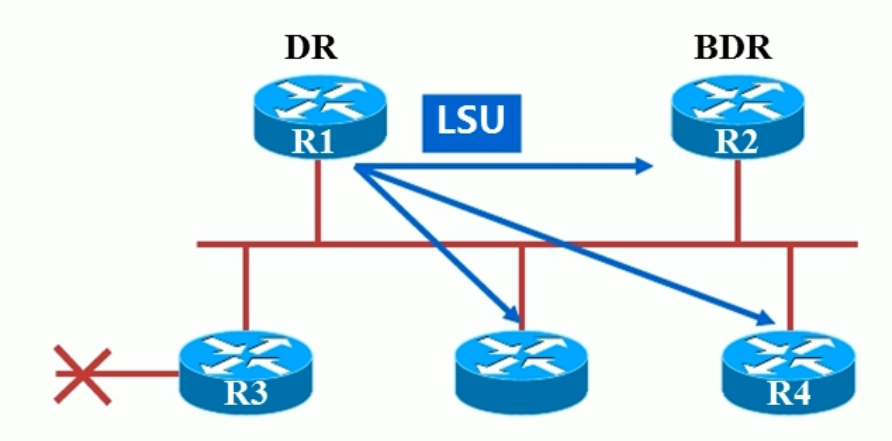

LSA泛洪机制

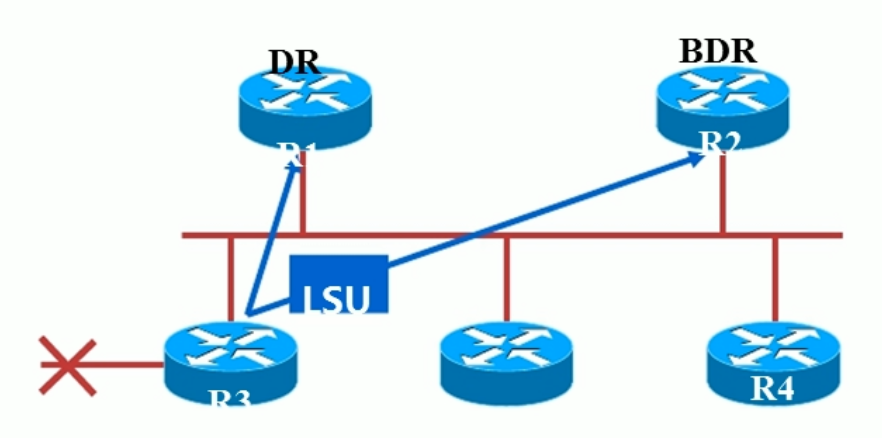

LSA泛洪是OSPF同步拓扑信息的核心机制，组播地址的运用是其中关键：
- R3等普通路由器使用224.0.0.6向DR和BDR报告拓扑变化
- DR使用224.0.0.5向所有OSPF路由器泛洪更新信息
- DR和BDR同时监听224.0.0.6和224.0.0.5
- DRother仅监听224.0.0.5，发送时使用224.0.0.6

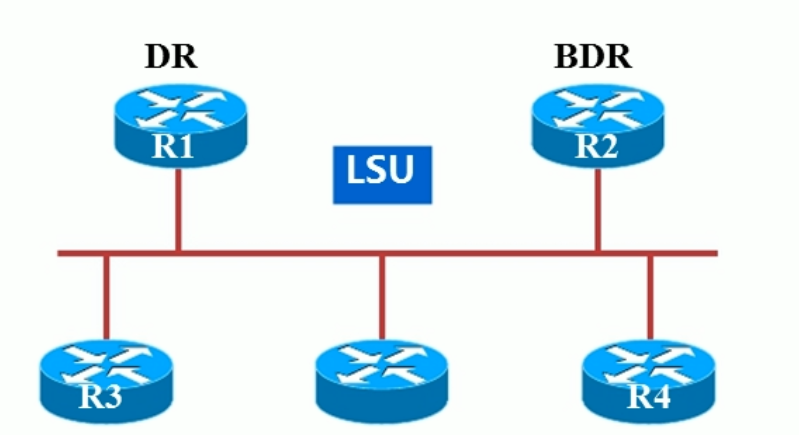

当路由器收到包含拓扑变化的LSU后，首先更新本地LSDB。经过SPF计算延迟后，对更新的数据库重新执行SPF算法，最终决定是否更新路由表。
OSPF网络类型
OSPF区域设计

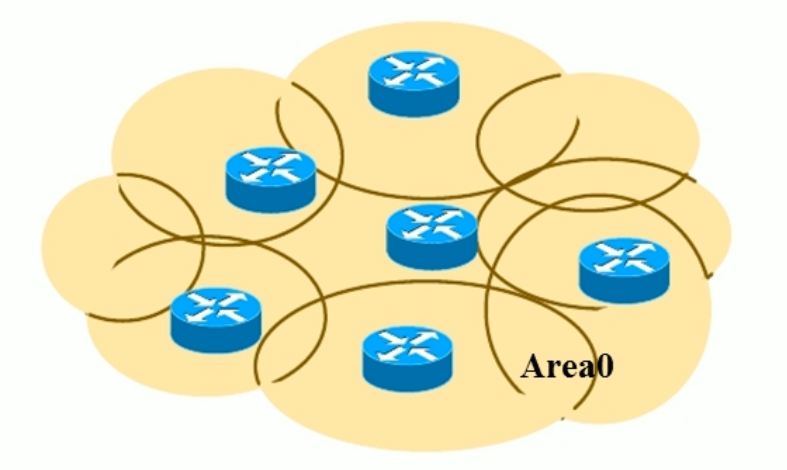

单区域环境的问题
当所有路由器处于同一区域时，会面临以下挑战：
- LSA泛洪范围过大，导致所有路由器承受沉重负担
- 区域内任何拓扑变化都会触发全网的SPF重计算
- LSDB规模庞大，资源消耗严重，设备性能下降
- 路由表条目持续增长，无法进行有效汇总

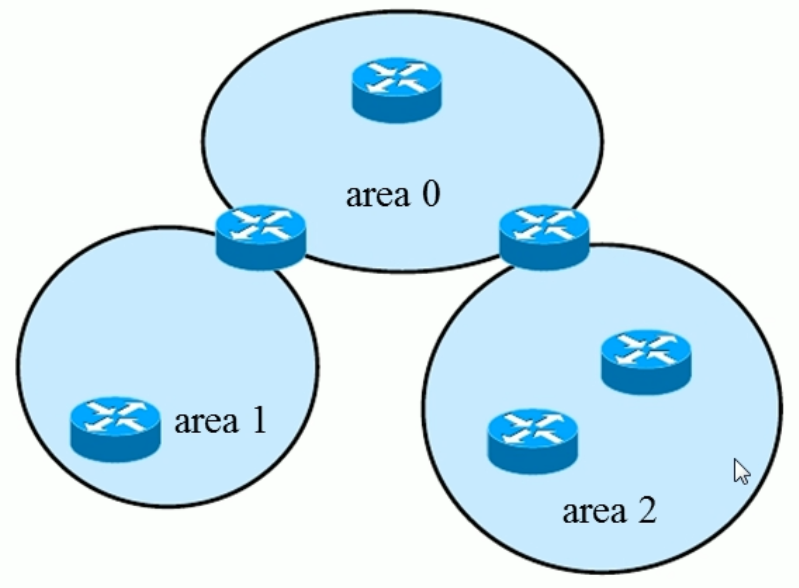

多区域架构的优势
引入区域概念后，OSPF获得显著改善：
- 限制泛洪范围：拓扑变化被有效控制在区域内，减少不必要的LSA传播
- 支持路由汇总：在区域边界进行路由聚合，显著缩减路由表规模
- 优化LSA泛洪：利用特殊区域特性进一步减少泛洪流量
- 增强扩展性：多区域设计支撑大规模网络组网需求
OSPF配置实践
网络拓扑规划

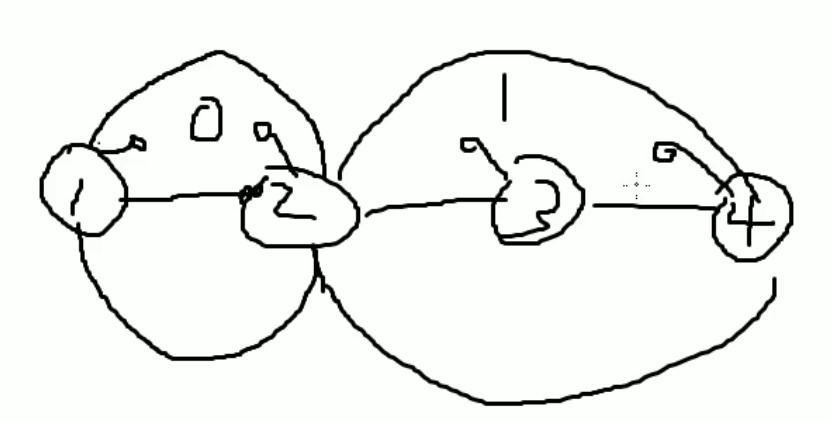

实验环境采用串行接口连接，区域划分如下：
- 区域0：R1（接口32.32.12.1，loopback0:1.1.1.1）与R2（接口32.32.12.2，loopback1:2.2.2.2）
- 区域1：R2（接口32.32.23.1）、R3（接口32.32.23.2，loopback2:3.3.3.3）、R3（接口32.32.34.1）、R4（接口32.32.34.2，loopback3:4.4.4.4）
基础配置命令
!-- 启动OSPF进程（进程ID范围1-65535）
RouterA(config)#router ospf 100
!-- 设置路由器标识符（全局唯一）
RouterA(config-router)#router-id 1.1.1.1
!-- 精确宣告网络（使用反子网掩码精确匹配）
RouterA(config-router)#network 32.32.12.1 0.0.0.0 area 0
RouterA(config-router)#network 1.1.1.1 0.0.0.0 area 0
RouterID修改与进程重置
!-- 重新设置RouterID
RouterB(config)#router-id 2.2.2.2
!-- 重置OSPF进程以使新RouterID生效
RouterB#clear ip ospf process
完成上述配置后，R2成为ABR（Area Border Router，区域边界路由器），承担跨区域路由信息交换职责。
验证与排查命令

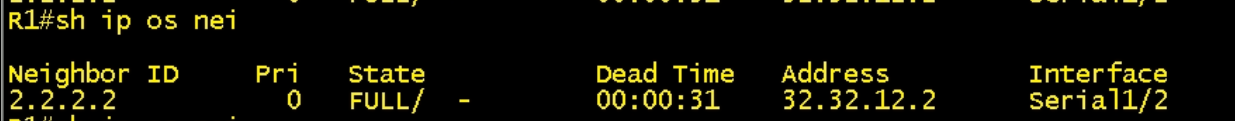

!-- 查看OSPF邻居状态
RouterA#show ip ospf neighbors
!-- 查看OSPF进程配置
RouterA#show run | section ospf
!-- 重置OSPF进程
RouterA#clear ip ospf process

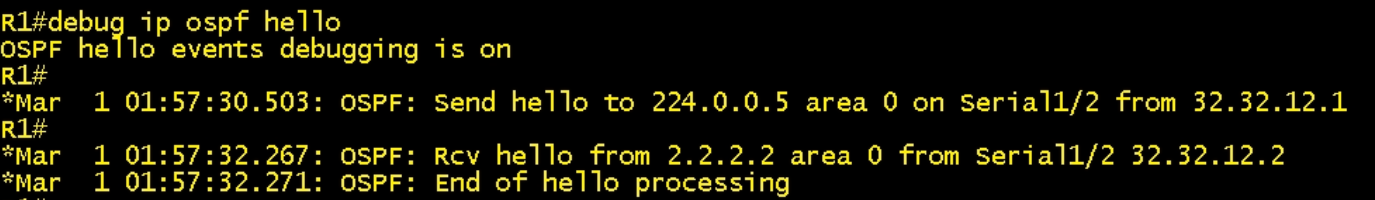

!-- 开启OSPF调试信息
RouterA#debug ip ospf events
时序参数：OSPF默认Hello间隔为10秒，Dead间隔为40秒。
!-- 关闭所有调试
RouterA#undebug all
以太网环境DR/BDR选举实验
以下实验展示快速以太网接口环境下的DR/BDR选举过程：
!-- RouterA配置
RouterA(config)#interface fastEthernet 0/0
RouterA(config-if)#no shutdown
RouterA(config)#router ospf 100
RouterA(config-router)#router-id 1.1.1.1
RouterA(config-router)#network 32.32.123.1 0.0.0.0 area 0
!-- RouterB配置（router-id:2.2.2.2，接口:32.32.123.2）
!-- RouterC配置（router-id:3.3.3.3，接口:32.32.123.3）
!-- RouterD配置（router-id:4.4.4.4，接口:32.32.123.4）

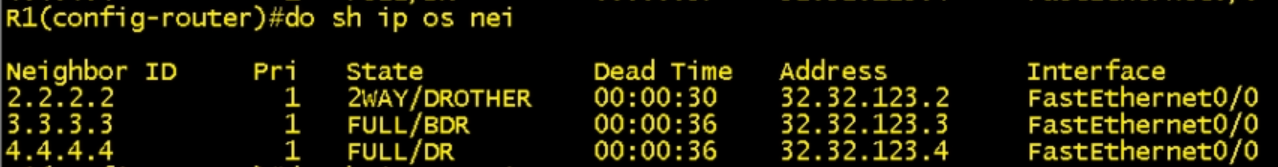

初始状态下RouterD（RouterID最大）当选DR，RouterC当选BDR。
当RouterD意外中断后，RouterC自动晋升为DR，RouterB成为新的BDR。
原DR（RouterD）恢复上线后成为DRother，RouterB被选举为BDR。

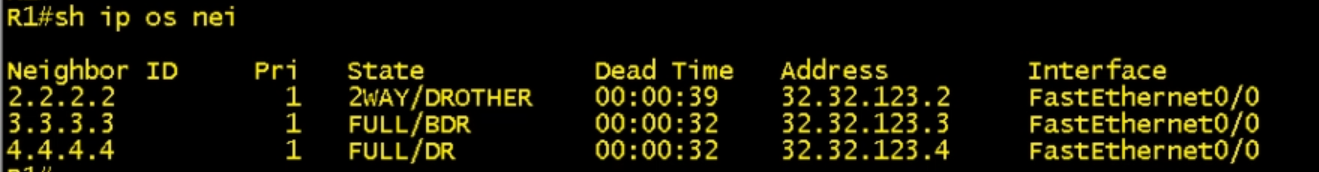

!-- 恢复RouterD的DR地位，需重置RouterB和RouterC的OSPF进程
RouterC#clear ip ospf process
RouterB#clear ip ospf process
