后备寄存器（BKP）核心机制

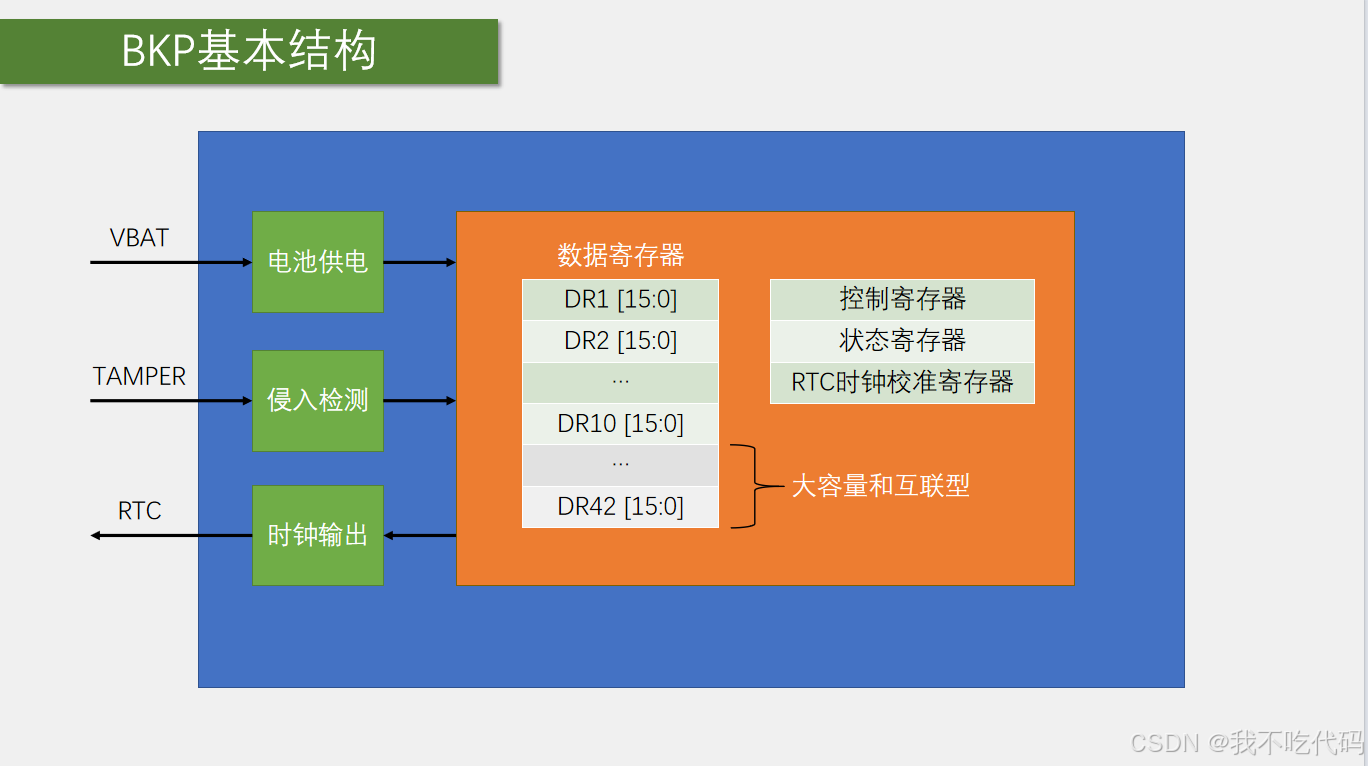

STM32芯片内部的后备寄存器组专门用于在非易失性存储受限的情况下持久化保存关键运行参数。该模块独立于主供电域，直接连接至备用电池引脚（VBAT）。当主电源（VDD）掉电、系统执行硬复位、或者芯片从停机模式唤醒时，存放在BKP区域的数据依然保持完整，不会发生丢失。

此外，BKP控制逻辑还承担着入侵检测触发与RTC时钟校准的管理任务。一旦配置了入侵检测引脚（TAMPER），外部信号跳变将立即触发硬件级清零操作，彻底擦除所有备份数据以保护敏感信息。在PC13引脚未启用入侵检测功能时，该引脚还可复用为RTC校准时钟、闹钟中断或秒脉冲的对外输出端口。

访问权限与时钟使能配置

出于安全防护考虑，STM32在复位初始化后默认封锁对备份域及实时时钟模块的读写通道。要解除这一限制并建立正常通信，必须严格按照硬件手册规定的时序开启底层时钟并解锁访问位。

BKP、电源管理（PWR）以及RTC外设均挂载于APB1低速总线之下。因此，首要步骤是通过RCC控制器使能对应总线时钟：

/* 开启PWR与BKP的APB1总线时钟 */
RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR | RCC_APB1Periph_BKP, ENABLE);

/* 置位PWR_CR寄存器中的DBP位，解锁后备区域访问权限 */
PWR_BackupAccessCmd(ENABLE);

数据读写与域复位操作

备份寄存器的物理容量随芯片密度等级而异：低/中密度型号提供20字节存储空间，而高密度及互联型设备可扩展至84字节。每个寄存器单元宽度为16位，支持直接按地址读写。

/* 向DR1单元写入十六进制标志位 */
BKP_WriteBackupRegister(BKP_DR1, 0xA5A5);

/* 读取DR1单元当前值 */
uint16_t stored_val = BKP_ReadBackupRegister(BKP_DR1);

常规的系统复位或电源切换不会影响BKP内容。若需彻底清空数据，可调用库函数执行备份域复位，或在代码逻辑中遍历所有可用寄存器并赋零值。当TAMPER引脚功能激活时，外部触发事件同样会强制清除数据。

/* 执行备份域硬件复位，清空所有BKP寄存器 */
BKP_DeInit();

完整应用示例

以下代码演示了如何通过按键输入控制备份数据的写入与清除，并将实时状态反馈至显示设备。逻辑结构经过重构，提升了代码的可读性与模块化程度。

#include "stm32f10x.h"
#include "OLED.h"
#include "Key.h"

static uint8_t keypad_status;
static uint16_t backup_snapshot;

int main(void)
{
    /* 初始化外设 */
    OLED_Init();
    Key_Init();

    /* 配置后备域时钟与访问权限 */
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR | RCC_APB1Periph_BKP, ENABLE);
    PWR_BackupAccessCmd(ENABLE);

    while (1)
    {
        keypad_status = Key_Scan();

        if (keypad_status == 1)
        {
            /* 按键1：保存状态标志 */
            BKP_WriteBackupRegister(BKP_DR1, 0xA5A5);
        }
        else if (keypad_status == 2)
        {
            /* 按键2：执行备份域复位 */
            BKP_DeInit();
        }

        /* 实时读取并刷新显示 */
        backup_snapshot = BKP_ReadBackupRegister(BKP_DR1);
        OLED_ShowHexNum(1, 1, backup_snapshot, 4);
    }
}

实时时钟（RTC）基础架构

RTC模块是嵌入式系统中实现时间追踪的核心组件。其正常运行依赖于稳定且独立的时钟输入。STM32支持多种RTC时钟源选择，主要包括外部低速晶振（LSE）、内部低速RC振荡器（LSI）以及HSE经128分频后的信号。在功耗与精度要求较高的场景中，LSE通常是首选方案。

时钟分频与同步机制

RTC内部包含可编程的预分频器，用于将输入的时钟信号转换为标准的1Hz秒脉冲。分频过程分为异步分频与同步分频两个阶段，通过配置`PRLH`与`PRLL`寄存器完成。同步机制确保计数器与时钟边缘对齐，避免溢出误差。在系统从低功耗状态恢复后，RTC模块需要通过特定的同步序列重新与APB总线时钟对齐，以保障寄存器读写的原子性。

RTC初始化代码框架

结合上述原理，RTC的底层驱动通常包含时钟源使能、分频系数设定以及计数器启动三个步骤。以下提供标准化的初始化流程参考：

/* 使能PWR与BKP时钟，解锁RTC访问 */
RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR | RCC_APB1Periph_BKP, ENABLE);
PWR_BackupAccessCmd(ENABLE);

/* 选择LSE作为RTC时钟源 */
RCC_LSEConfig(RCC_LSE_ON);
while (RCC_GetFlagStatus(RCC_FLAG_LSERDY) == RESET);
RCC_RTCCLKConfig(RCC_RTCCLKSource_LSE);
RCC_RTCCLKCmd(ENABLE);

/* 等待RTC寄存器同步完成 */
RTC_WaitForSynchro();

/* 允许RTC寄存器写入 */
RTC_EnterConfigMode();

/* 配置分频器：异步7，同步255，生成1Hz基准 */
RTC_SetPrescaler(255);

/* 退出配置模式并启动计数器 */
RTC_ExitConfigMode();
