利用 eNSP 构建 DHCP 中继服务环境
一、宿主机网络环境准备

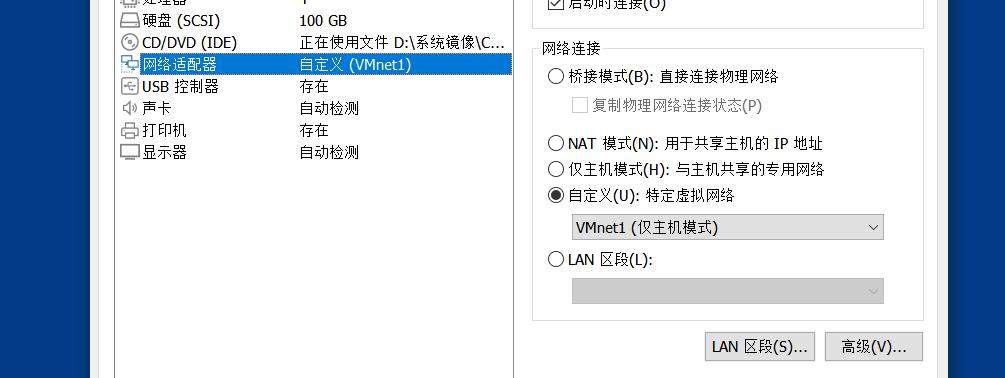

首先需要确保物理机与虚拟机之间的通信通道已建立。将作为 DHCP 服务的虚拟机网卡绑定至 VMware 的仅主机模式网络。

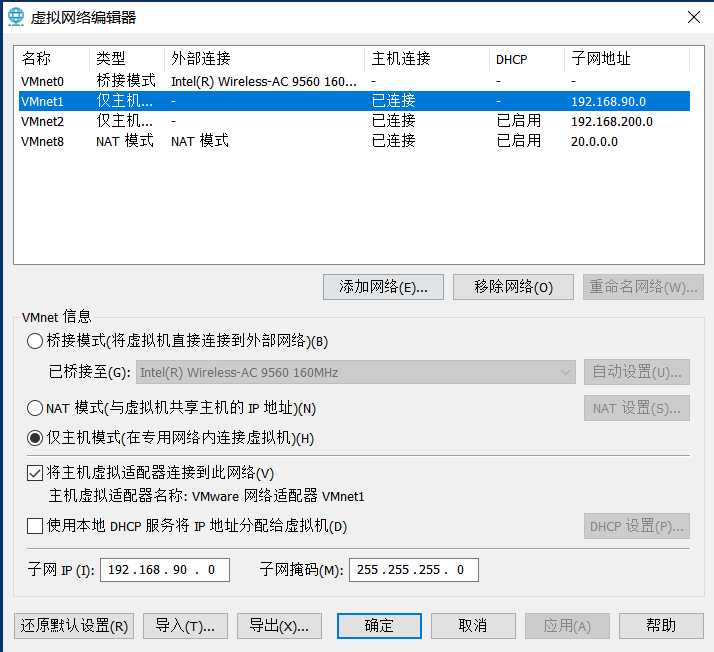

在 VMware 虚拟网络编辑器中配置 VMnet1，确保桥接或仅主机设置正确。

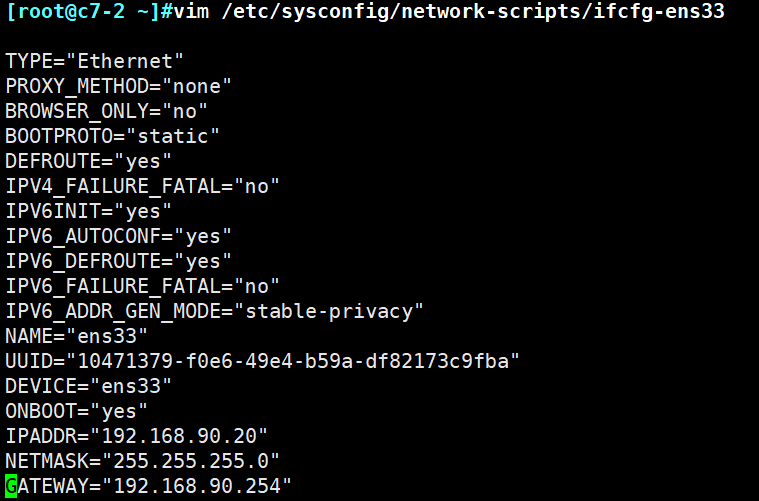

编辑 Linux 系统网卡配置文件以设置静态地址。
TYPE=Ethernet
PROXY_METHOD=none
BROWSER_ONLY=no
BOOTPROTO=static
DEFROUTE=yes
IPV4_FAILURE_FATAL=no
IPV6INIT=yes
IPV6_AUTOCONF=yes
IPV6_DEFROUTE=yes
IPV6_ADDR_GEN_MODE=stable-privacy
NAME=ens33
UUID=10471379-f0e6-49e4-b59a-df82173c9fba
DEVICE=ens33
ONBOOT=yes
IPADDR=192.168.90.20
NETMASK=255.255.255.0
GATEWAY=192.168.90.254保存文件后，通过以下指令重新加载网络接口：
`systemctl restart network`

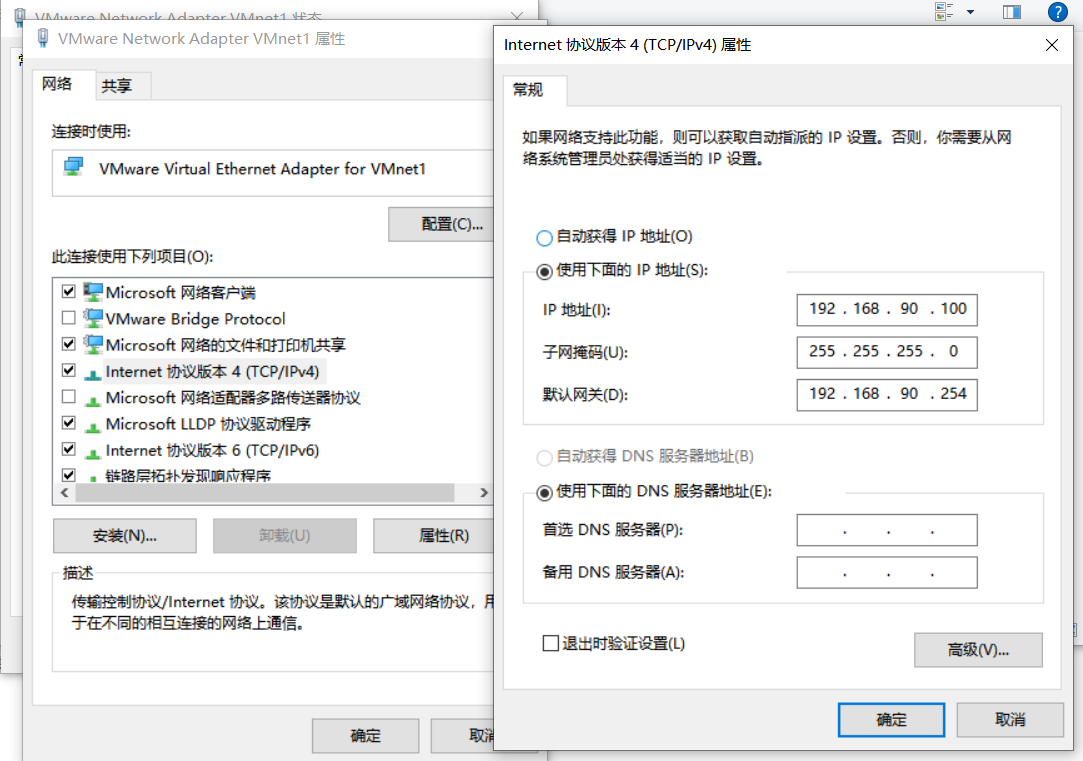

确认 Windows 宿主机上 VMnet1 适配器已启用并连接。
随后重新启动 Linux 虚拟机的网络服务，并使用终端工具进行远程连接测试。
二、eNSP Cloud 设备互联配置

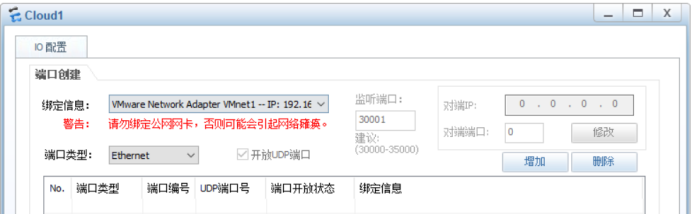

在网络仿真软件中添加 Cloud 设备用于连接外部物理网络。双击 Cloud 图标进入属性面板。

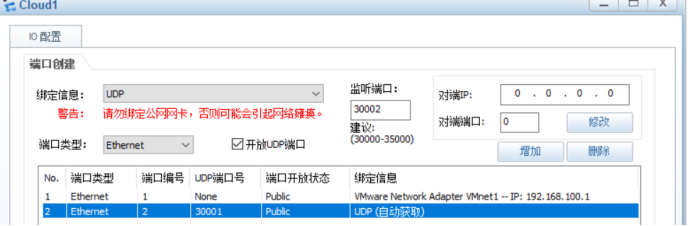

将绑定的物理网卡添加至云设备列表中。

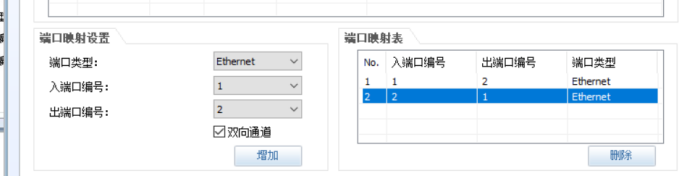

新建一个以太网通道，指定协议为 UDP，并确保入参和出参端口连接方式无误。
注意：若 Cloud 未正确关联物理接口，将无法通过二层交换机发现上行链路。
三、整体网络架构拓扑

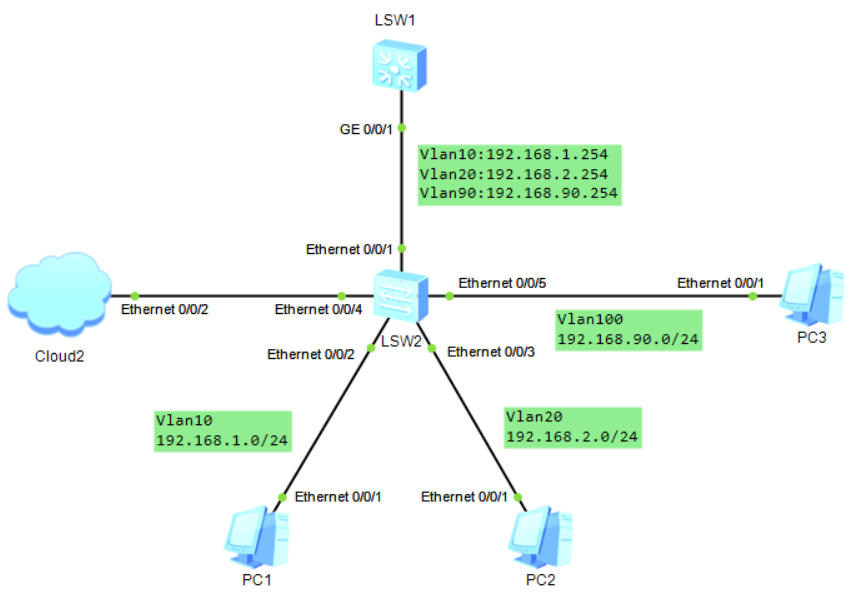

完整实验拓扑图展示如下，包含三层架构与外部服务器连接关系。
全部设备就绪后，统一启动各节点进程。
四、接入层交换机（二层）规划
对接入设备进行基础初始化及用户界面设置。
undo terminal monitor
system-view
sysname Access_SW
user-interface console 0
idle-timeout 0 0配置上行链路为 Trunk 模式，并划分不同业务 VLAN。
undo terminal monitor
system-view
sysname Access_SW
user-interface console 0
idle-time-out 0 0
vlan batch 10 20 100
# 连接上层网关接口
interface GigabitEthernet 0/0/1
port link-type trunk
port trunk allow-pass vlan all
# 连接 VLAN 10 终端
interface GigabitEthernet 0/0/2
port link-type access
port default vlan 10
# 连接 VLAN 20 终端
interface GigabitEthernet 0/0/3
port link-type access
port default vlan 20
# 连接 DHCP 服务器网关段
interface GigabitEthernet 0/0/4
port link-type access
port default vlan 100
interface GigabitEthernet 0/0/5
port link-type access
port default vlan 100五、汇聚层交换机（三层）配置
开启 Vlanif 接口作为各子网网关，并允许中继流量通过。
undo terminal monitor
system-view
sysname Core_SW
user-interface console 0
idle-timeout 0 0
vlan batch 10 20 100
interface Vlanif 10
ip address 192.168.1.254 24
interface Vlanif 20
ip address 192.168.2.254 24
interface Vlanif 100
ip address 192.168.90.254 24
interface GigabitEthernet 0/0/1
port link-type trunk
port trunk allow-pass vlan all六、连通性验证
从 Linux DHCP 服务器侧发起 ping 测试，验证能否到达各个三层交换虚接口的网关地址。
七、部署 Linux DHCP 服务
由于当前处于离线或仅主机模式，采用 RPM 包本地安装方式进行服务部署。
# 挂载 ISO 镜像
mount /dev/sr0 /mnt
# 定位 DHCP 安装包
cd /mnt/Packages/
rpm -qi dhcp
rpm -ivh dhcp-4.2.5*
# 检查服务状态
systemctl status dhcpd备份原有配置文件并进行初始化操作：
cd /etc/dhcp && mv dhcpd.conf dhcpd.conf.bak
cp /usr/share/doc/dhcp*/dhcpd.conf.example /etc/dhcp/
mv dhcpd.conf.example dhcpd.conf八、定义地址池与全局选项
编辑主配置文件，指定域名与 DNS 解析服务。
vim /etc/dhcp/dhcpd.conf
option domain-name "Internal-Lab.local";

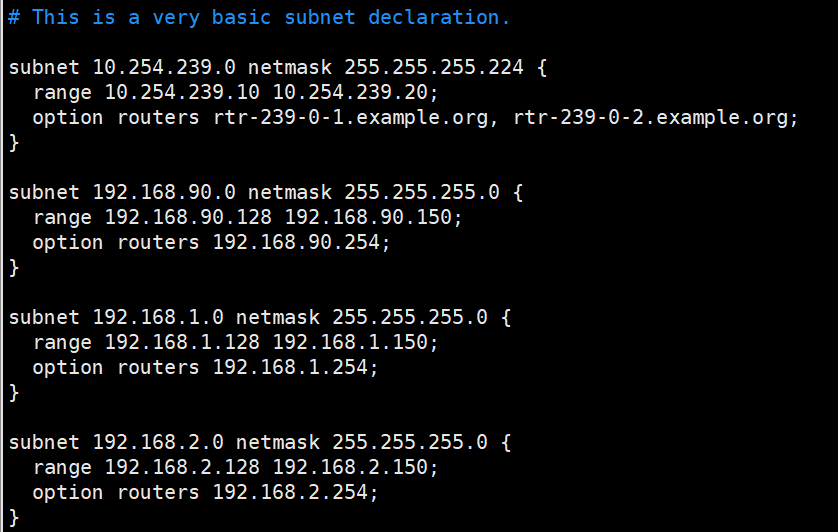

option domain-name-servers 114.114.114.114;针对不同网段定义作用域范围：
subnet 192.168.90.0 netmask 255.255.255.0 {
range 192.168.90.100 192.168.90.150;
option routers 192.168.90.254;
}
subnet 192.168.1.0 netmask 255.255.255.0 {
range 192.168.1.100 192.168.1.150;
option routers 192.168.1.254;
}
subnet 192.168.2.0 netmask 255.255.255.0 {
range 192.168.2.100 192.168.2.150;
option routers 192.168.2.254;
}修改配置后生效服务：
systemctl restart dhcpd
九、客户端获取地址验证

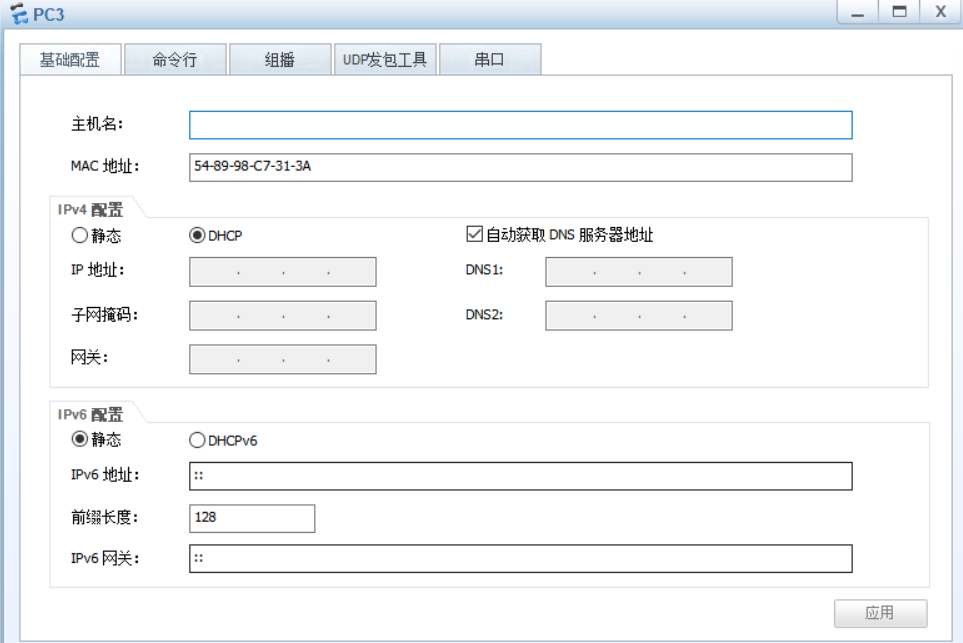

在仿真软件中将 PC 设置为自动获取 IP 模式。
务必点击"应用"按钮以提交更改。

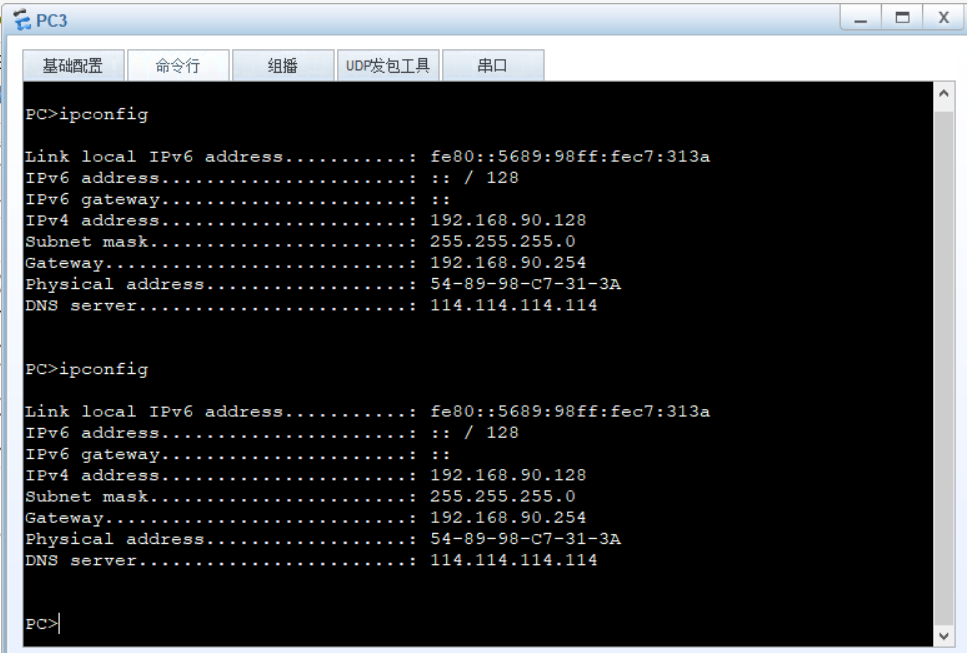

此时 PC3 能够正常获得 IP 地址，但跨网段设备如 PC1 和 PC2 仍无法请求到资源，原因是缺乏中继机制。
十、配置 DHCP 中继代理
在汇聚层三层交换机上启用中继功能并指向实际服务器地址。
dhcp enable
interface Vlanif 10
dhcp select relay
dhcp relay server-ip 192.168.90.20
interface Vlanif 20
dhcp select relay
dhcp relay server-ip 192.168.90.20
interface Vlanif 100
dhcp select relay

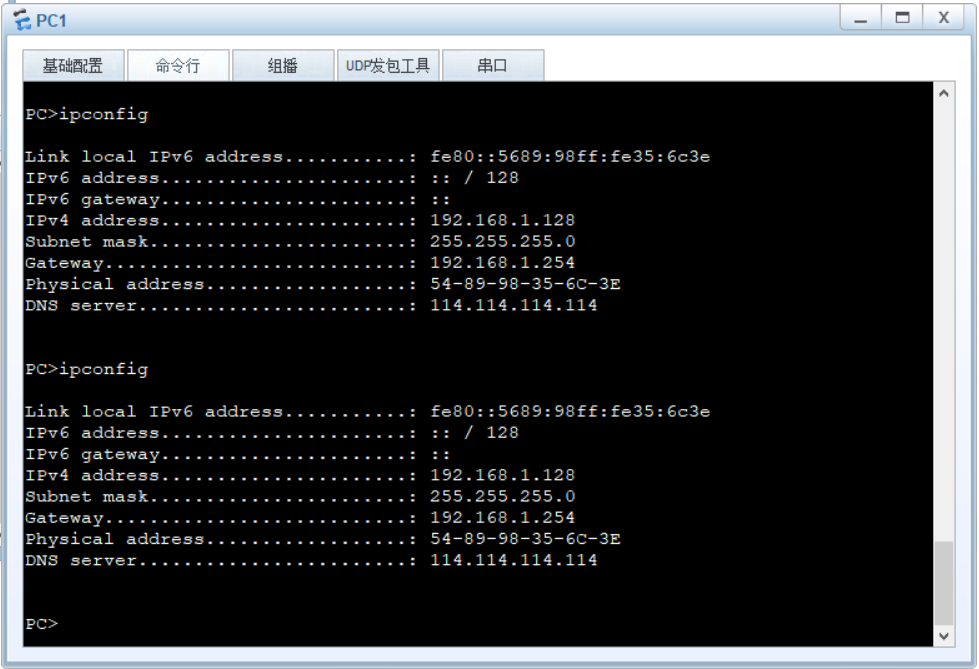

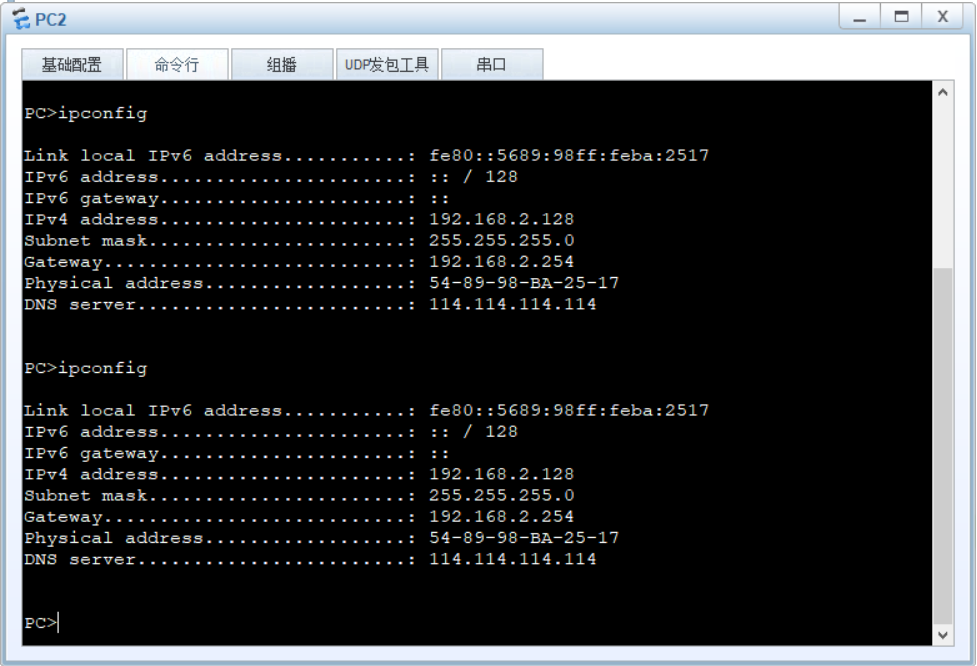

dhcp relay server-ip 192.168.90.20配置完成后，所有终端均可成功获取对应网段的 IP 地址信息。
