基于STM32的车载导航终端电路开发与仿真调试指南
系统概述与设计优势
本项目围绕车载导航终端的完整研发流程展开，涵盖底层硬件架构搭建、固件逻辑编写、虚拟环境联调以及典型异常排查。整体方案采用高性价比的ST系列微处理器作为控制核心，配合低成本卫星定位接收器与液晶显示单元，充分满足车载复杂电磁环境下的稳定运行需求。设计过程中融入了电源去耦、信号匹配及硬件流控等工业级抗干扰手段，并依托Proteus平台实现通信链路、路径解算与人机交互的可视化验证，为嵌入式课程设计及工程原型开发提供完整参考。
一、硬件架构设计
1. 主控单元电路
核心处理器选用STM32F103系列，时钟网络采用8MHz无源晶振配合22pF负载电容，内部锁相环（PLL）将基准频率倍频至72MHz以满足系统算力需求。复位电路由10kΩ上拉电阻与0.1μF滤波电容构成RC延时网络，确保上电瞬间电平跳变平稳；关键I/O端口并联TVS二极管以抵御静电放电（ESD）冲击。引脚功能规划方面，USART1的PA9/PA10负责与定位模块进行数据交换，并预留CTS/RTS硬件流控信号；PA1至PA7并联驱动LCD字符型显示屏，PB5引脚输出PWM波形用于动态调节背光强度。
2. 定位数据采集模块
卫星定位单元通过虚拟串口（COMPIM）与主控连接。为抑制高频信号反射，TXD与RXD线路串联33Ω匹配电阻，流控引脚经10kΩ电阻进行电平适配。电源输入端并联10μF钽电容以吸收低频纹波，同时采用高频磁珠隔离射频干扰。布局布线时遵循模拟/数字地分离原则，定位模块采用独立接地区，避免数字开关噪声耦合至射频前端。
3. 稳压与电源管理
车载供电系统存在较大电压波动，因此设计5V至3.3V的线性稳压链路。输入端级联SS34肖特基二极管防止反接，并配置TVS阵列吸收瞬态浪涌。LM1117-3.3稳压器提供低噪声直流输出，转换效率约87%，可满足主控及外围器件的静态与动态功耗。去耦网络采用0.1μF陶瓷电容密集分布，数字地与模拟地通过单点磁珠汇接，有效降低共模干扰。
二、固件开发核心逻辑
1. 串口通信底层配置
void setup_serial_port(USART_TypeDef *serial_port, uint32_t baud_rate) {
GPIO_InitTypeDef pin_cfg;
USART_InitTypeDef comm_cfg;
NVIC_InitTypeDef irq_cfg;
if (serial_port == USART1) {
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_USART1, ENABLE);
pin_cfg.GPIO_Pin = GPIO_Pin_9;
pin_cfg.GPIO_Mode = GPIO_Mode_AF_PP;
pin_cfg.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &pin_cfg);
pin_cfg.GPIO_Pin = GPIO_Pin_10;
pin_cfg.GPIO_Mode = GPIO_Mode_IN_FLOATING;
GPIO_Init(GPIOA, &pin_cfg);
comm_cfg.USART_BaudRate = baud_rate;
comm_cfg.USART_WordLength = USART_WordLength_8b;
comm_cfg.USART_StopBits = USART_StopBits_1;
comm_cfg.USART_Parity = USART_Parity_No;
comm_cfg.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
comm_cfg.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
USART_Init(serial_port, &comm_cfg);
irq_cfg.NVIC_IRQChannel = USART1_IRQn;
irq_cfg.NVIC_IRQChannelPreemptionPriority = 2;
irq_cfg.NVIC_IRQChannelSubPriority = 2;
irq_cfg.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&irq_cfg);
USART_ITConfig(serial_port, USART_IT_RXNE, ENABLE);
USART_Cmd(serial_port, ENABLE);
}
}2. 卫星报文解析机制
volatile uint8_t rx_buffer[256];
volatile uint16_t buffer_idx = 0;
volatile uint8_t frame_complete = 0;
void USART1_IRQHandler(void) {
if (USART_GetITStatus(USART1, USART_IT_RXNE)) {
uint8_t byte_in = USART_ReceiveData(USART1);
USART_ClearITPendingBit(USART1, USART_IT_RXNE);
if (byte_in == '$') {
buffer_idx = 0;
} else if (buffer_idx < 255) {
rx_buffer[buffer_idx++] = byte_in;
}
// 识别GPRMC语句帧尾
if (buffer_idx > 7 && rx_buffer[0] == '$' && rx_buffer[3] == 'R' && rx_buffer[4] == 'M') {
if (byte_in == '\n') {
memcpy(nmea_packet.payload, rx_buffer, buffer_idx);
frame_complete = 1;
buffer_idx = 0;
memset(rx_buffer, 0, 256);
}
}
}
}3. 地理坐标换算处理
void process_coordinate_data(void) {
if (!frame_complete) return;
frame_complete = 0;
double raw_lat = atof(nmea_packet.lat_str);
double raw_lon = atof(nmea_packet.lon_str);
double final_lat = 0.0, final_lon = 0.0;
if (raw_lat >= 10000.0) {
double deg = floor(raw_lat / 100.0);
double min = raw_lat - (deg * 100.0);
final_lat = deg + (min / 60.0);
} else {
final_lat = raw_lat;
}
if (raw_lon >= 10000.0) {
double deg = floor(raw_lon / 100.0);
double min = raw_lon - (deg * 100.0);
final_lon = deg + (min / 60.0);
} else {
final_lon = raw_lon;
}
printf("Position -> L: %.4f, Lo: %.4f\r\n", final_lat, final_lon);
}三、虚拟仿真环境搭建与验证
1. 仿真模型配置

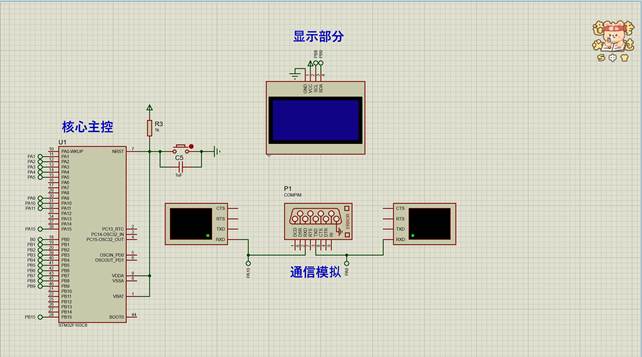

| 模块类别 | 仿真型号/参数 | 数量 | 功能说明 | 原理图标识 |
|---|---|---|---|---|
| 微控制器 | STM32F103C8T6 | 1 | 执行核心算法与外设调度 | U1 |
| 时钟网络 | 8MHz晶振 + 22pF×2 | 1套 | 提供系统基准频率 | XTAL1/2 |
| 复位电路 | 10kΩ + 0.1μF | 1套 | 保障上电状态初始化 | R3/C5 |
| 稳压单元 | AMS1117-3.3 | 1 | 3.3V直流输出 | 电源网络 |
| 人机显示 | 1602 LCD | 1 | 坐标与状态实时渲染 | P88区域 |
| 通信接口 | COMPIM | 2 | 模拟NMEA数据流与车载总线 | COM1/COM2 |
| 状态指示 | LED + 220Ω | 4 | 运行模式与通信握手反馈 | PB12~15 |
2. 联调操作流程

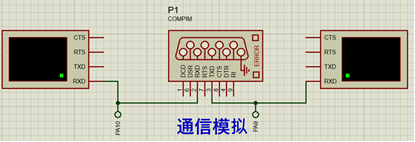

- 虚拟端口映射：利用虚拟串口调试工具创建COM3与COM4端口对，分别绑定Proteus中的COMPIM组件与外部串口调试助手，建立数据透传通道。
- 固件烧录：通过IDE编译生成HEX格式镜像文件，拖拽至仿真环境中的STM32芯片模型，完成程序加载。
- 功能验证：在调试助手端发送标准NMEA-0183协议报文（如$GPGGA起始帧），观察LCD屏幕是否准确解析并刷新经纬度数值，同时核对PWM背光调节与状态LED闪烁逻辑。
四、异常排查与优化对策
| 故障表现 | 潜在诱因 | 排查与修复手段 |
|---|---|---|
| 显示屏无字符输出 | 数据线接触不良或E脉冲时序偏差 | 检查引脚焊接质量，使用逻辑分析仪抓取RS接口时序并调整延时参数 |
| 定位数据解析中断 | 波特率配置漂移或校验和越界 | 核对晶振实际频率，增加CRC或SUM校验逻辑，重设时钟分频系数 |
| 系统周期性重启 | 电源动态响应不足或复位阈值误触发 | 增大去耦电容容值，优化RC复位网络时间常数，检查接地阻抗 |
| 高速通信误码率偏高 | 缺乏流控机制或高频噪声耦合 | 启用RTS/CTS硬件握手，在差分对前端串联防波磁珠，缩短走线长度 |
在实际联调阶段，曾观察到强电磁干扰环境下通信接口出现比特翻转现象。经频谱分析与信号完整性测试，主要诱因包括：差分信号线等长控制未达标（长度差超过5%）、滤波电容布局距离连接器引脚过远（>2cm）、以及地平面分割不当导致回流路径阻抗升高。针对上述问题，采取以下布局优化策略：采用蛇形走线技术补偿线长差异，将去耦电容紧贴接口连接器后方3mm范围内布置，并改为大面积单点接地架构以维持地平面电位均衡，最终使系统误码率降至工业允许范围内。
