Astrobee机器人软件部署与仿真测试全解析
引言
NASA开发的Astrobee是一款专为国际空间站（ISS）设计的自主飞行机器人，其开源软件栈在GitHub上公开。本文将深入介绍如何搭建开发环境、配置仿真系统，并对关键模块进行功能验证。
环境准备与源码获取
项目基于ROS（Robot Operating System），需在Linux环境下运行。推荐使用Ubuntu 18.04或20.04配合ROS Melodic或Noetic版本。
克隆主仓库
git clone https://gitcode.com/gh_mirrors/ast/astrobee.git
cd astrobee
依赖项安装
依赖管理通过wstool和rosdep完成。首先初始化工作区：
source /opt/ros/noetic/setup.bash
wstool init src
wstool merge -t src src/.rosinstall
wstool update -t src
rosdep install --from-paths src -i -y
详细安装说明见项目文档中的INSTALL.md文件。
系统架构概览
Astrobee软件采用分层模块化设计，主要包括：
- Mobility Layer：负责运动控制与轨迹生成
- Localization Engine：融合视觉与IMU数据实现精确定位
- Behavior Manager：执行任务逻辑与状态切换
- Communication Framework：支持天地链路与指令传输
仿真平台搭建
利用Gazebo与ROS集成构建高保真ISS模拟环境。
启动仿真节点
roslaunch astrobee sim.launch config:=default world:=iss
该命令加载国际空间站三维模型及物理引擎参数，启动机器人动力学仿真。
Rviz可视化配置
启动Rviz并加载预设布局：
roslaunch astrobee rviz.launch
在界面中添加RobotModel、TF、Camera等显示插件，实时监控机器人姿态、坐标变换与传感器视图。

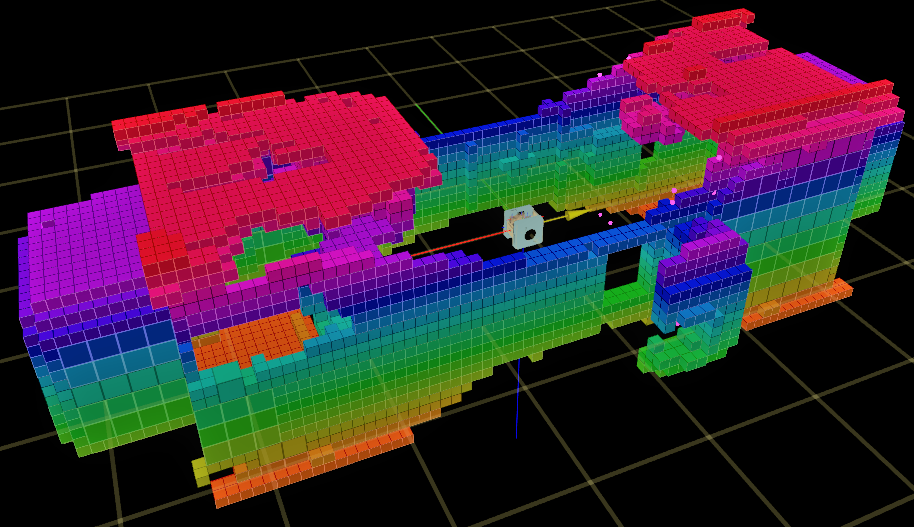

图：基于Octomap的ISS内部结构重建
核心模块测试流程
定位精度验证
系统采用图优化视觉惯性里程计（Graph-based VIO）。测试时可回放已标注数据集：
rosrun localization tools/playback.py --bag test_data.bag --config vio_config.yaml
分析输出轨迹与真值之间的RMSE误差，评估定位稳定性。

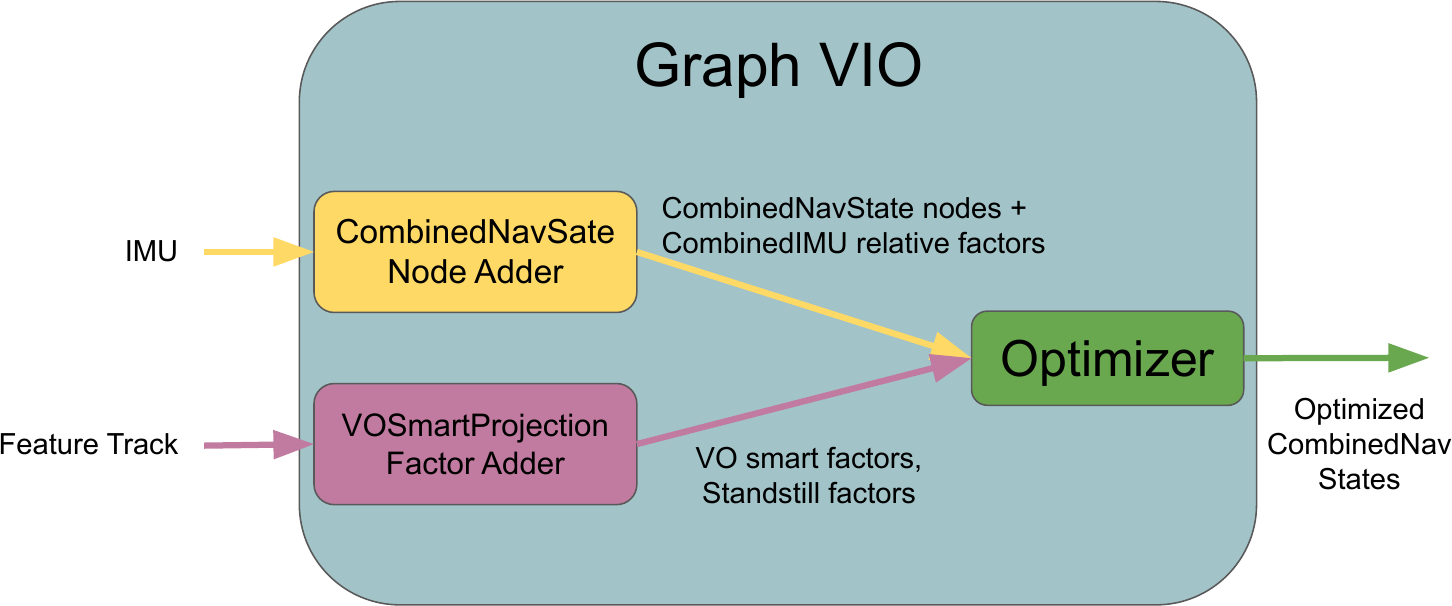

图：视觉-惯性联合优化框架
路径规划功能测试
通过Choreographer模块实现多阶段动作编排。在Rviz中设定目标点后，系统自动生成避障轨迹：
# 示例：发送导航目标
import rospy
from geometry_msgs.msg import PoseStamped
pub = rospy.Publisher('/move_base_simple/goal', PoseStamped, queue_size=1)
goal = PoseStamped()
goal.header.frame_id = "world"
goal.pose.position.x = 1.5
goal.pose.orientation.w = 1.0
pub.publish(goal)

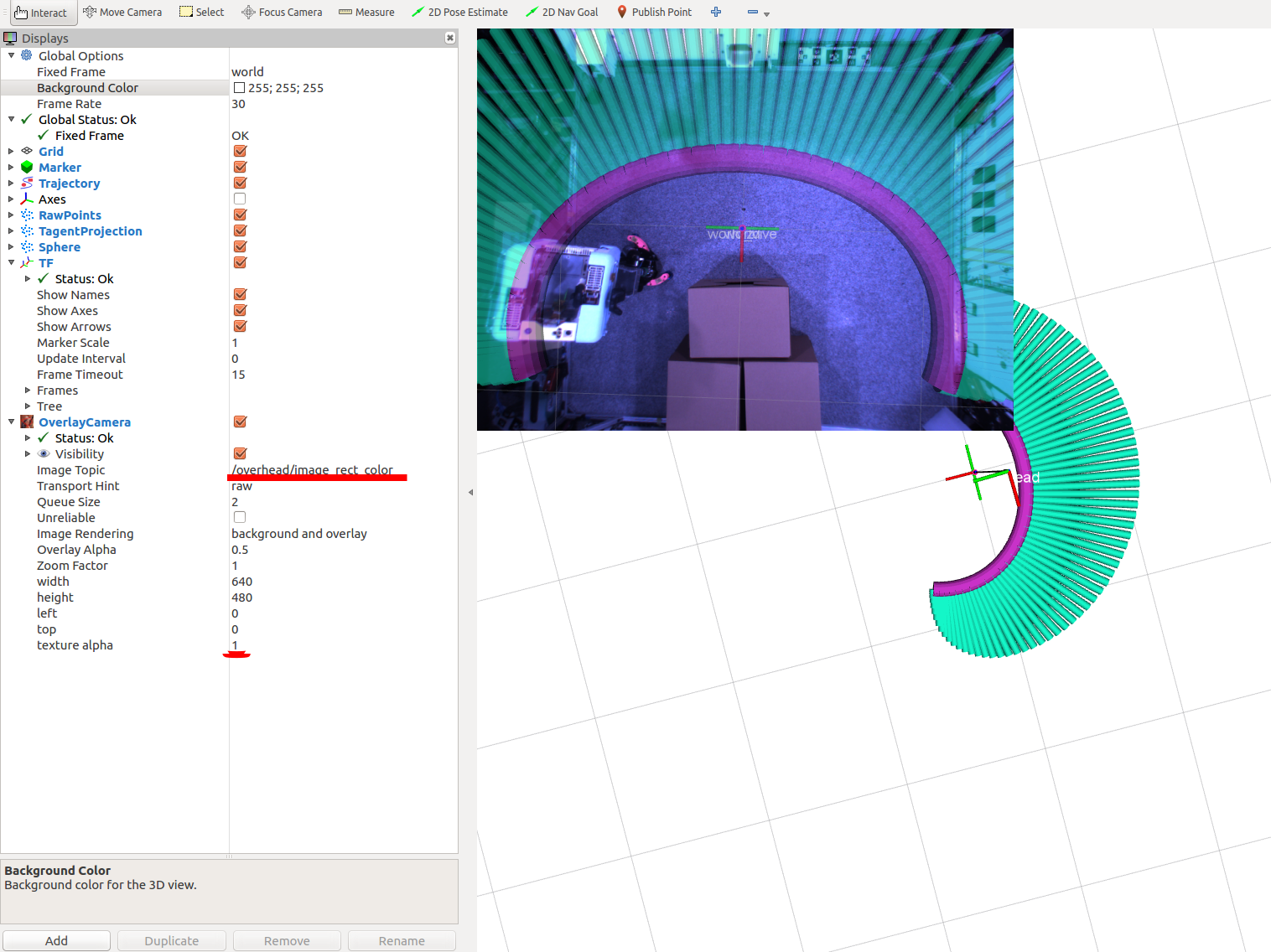

图：从顶部视角观察机器人路径规划结果
硬件接口与标定流程
嵌入式板卡连接
Pico主控板集成飞控单元与通信接口。测试前需确认各外设正确接入：
- FPGA图像采集模块
- 立体相机组
- 微机电陀螺仪与加速度计

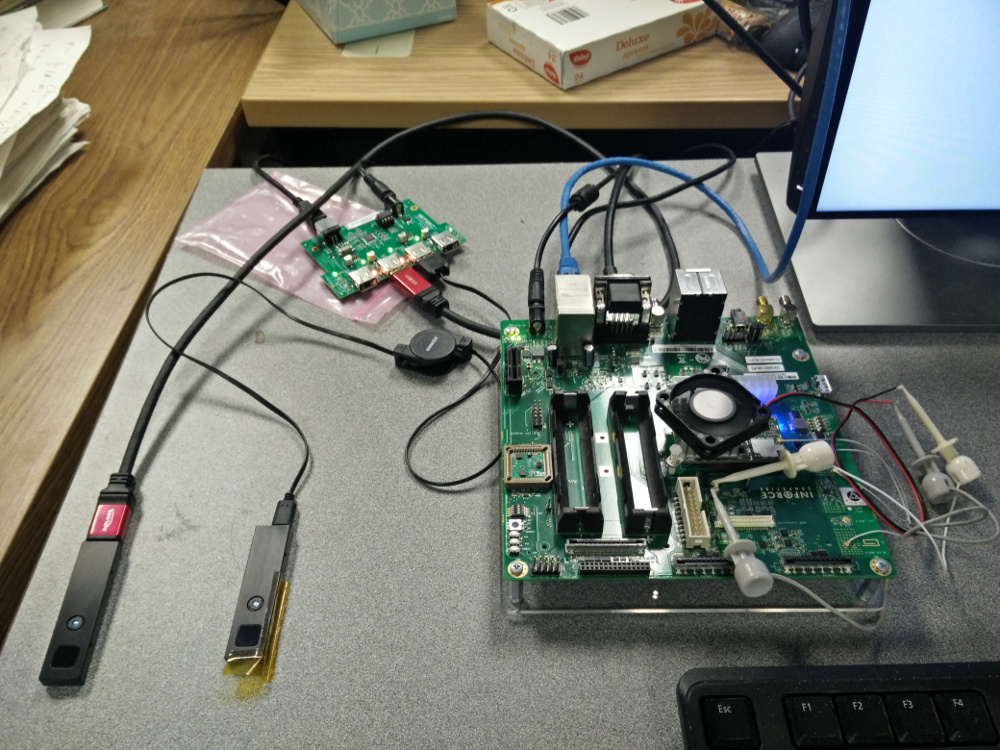

图：Pico主板硬件调试环境
传感器联合标定
运行标定工具完成多模态传感器时空同步：
rosrun calibration calibrate_camera_imu --target checkerboard_8x6 --duration 120
生成的内参与外参文件将保存至config/sensors/目录供后续使用。
行为扩展与二次开发
开发者可在behaviors/目录下新增自定义行为类，继承BehaviorBase接口并注册至行为树。例如实现自动巡检任务：
// custom_inspection_behavior.h
class InspectionBehavior : public BehaviorBase {
public:
BehaviorStatus Execute() override;
void Initialize() override;
};
参考资料
- 完整文档路径：
doc/general_documentation/ - 教学示例代码：
tutorial_examples/ - 测试脚本集合：
tools/
