Kudu系统的架构设计融合了Bigtable、HBase以及Spanner等系统的核心理念。从其开发团队构成可以看出，多位核心成员来自HBase社区并担任重要角色，这使得Kudu的设计理念深受HBase的影响，同时也体现出创新性的改进。

与依赖HDFS这类高抽象层次分布式文件系统的方案不同，Kudu选择自主研发了一套基于表(Table)/分区(Tablet)/副本(Replica)视图的底层存储架构。这一设计决策基于以下几个关键考量：

• 实现高效的列式数据检索能力 • 支持快速的单条记录随机更新操作 • 提供更可预测的查询性能保证

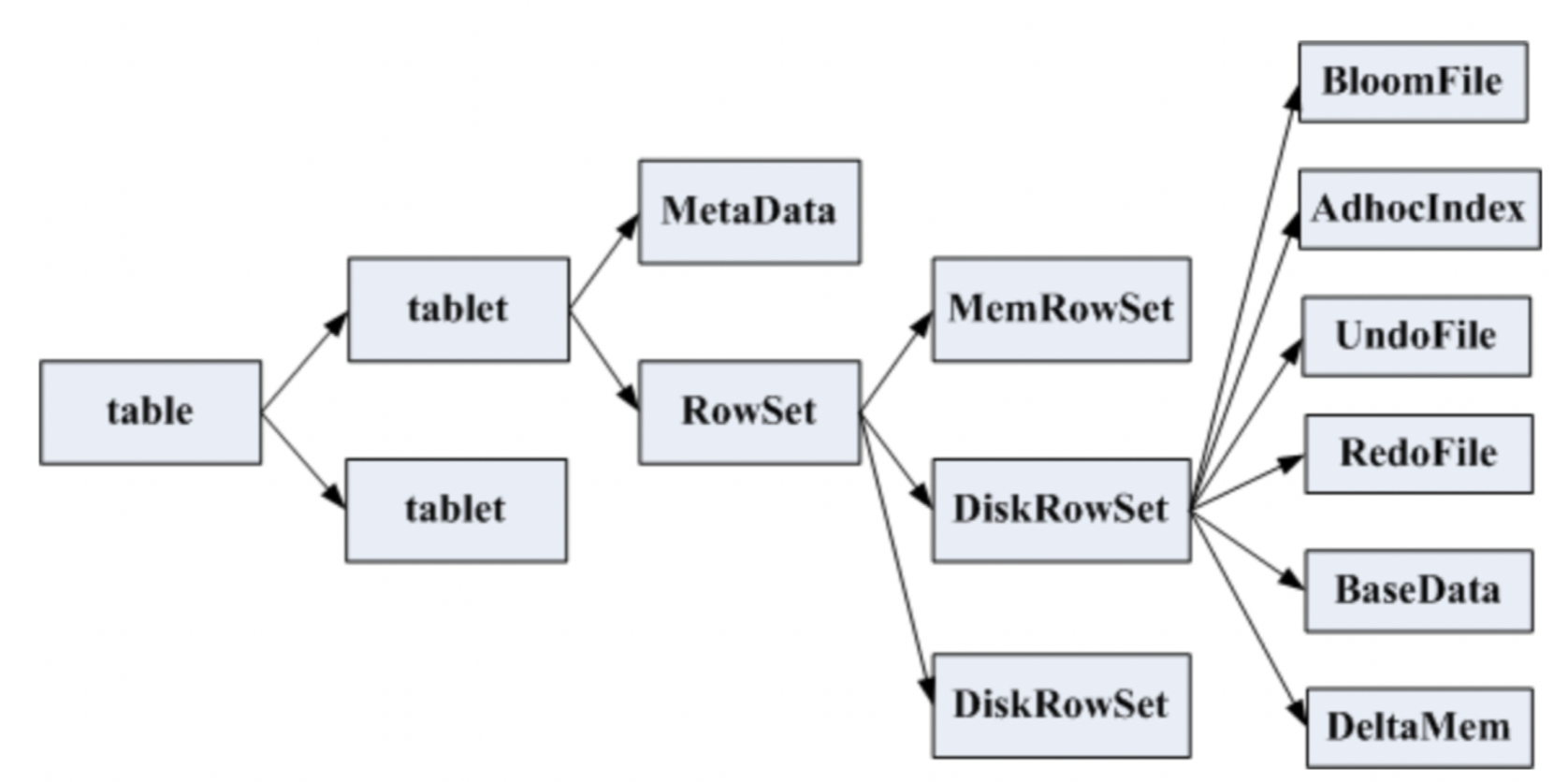

在Kudu中，每个数据表被划分为多个tablet单元，每个tablet包含元数据信息及若干个行集(RowSet)。RowSet由一个内存行集(MemRowSet)和多个磁盘行集(DiskRowSet)组成。每个DiskRowSet又包含布隆过滤器(BloomFile)、主键索引(Ad_hoc Index)、基础数据(BaseData)、增量内存(DeltaMem)以及多个重做日志(RedoFile)和撤销日志(UndoFile)（通常UndoFile只有一个）。

内存行集(MemRowSet)：负责处理新数据的插入操作以及已存在于内存行集中的数据更新。当内存行集达到预设容量（默认为1GB或120秒）后，数据会被刷新到磁盘，形成多个磁盘行集(DiskRowSet)。

磁盘行集(DiskRowSet)用于存储历史数据的变更操作。系统后台会定期对磁盘行集进行压缩(Compaction)操作，清理无效数据并合并历史版本，从而降低查询过程中的I/O开销。

布隆过滤器(BloomFile)：根据磁盘行集中的键值生成布隆过滤结构，用于快速判断某个键值是否存在于当前磁盘行集中。

主键索引(Ad_hoc Index)：建立键值与数据在磁盘行集中偏移位置的映射关系，支持快速定位。

基础数据(BaseData)：内存行集刷新后形成的数据，按列存储且按主键有序排列。

撤销日志(UndoFile)：存储基础数据生成之前的变更记录，通过在基础数据上应用撤销日志中的记录，可以获取历史数据版本。

重做日志(RedoFile)：存储基础数据生成之后的变更记录，通过在基础数据上应用重做日志中的记录，可以获得最新数据版本。

增量内存(DeltaMem)：用于缓存磁盘行集中数据的变更操作，当达到容量限制后会刷新到磁盘形成重做日志文件。

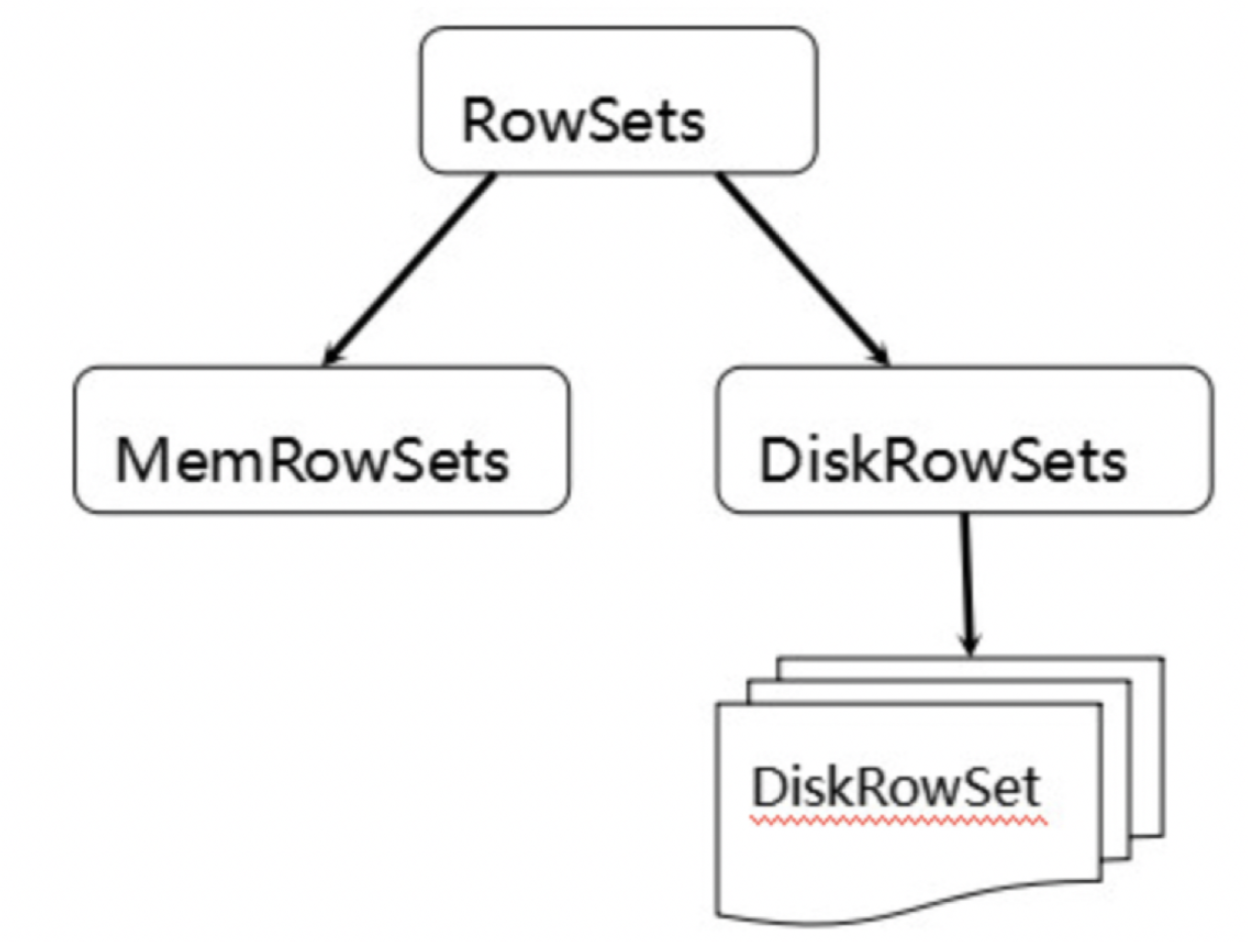

为实现上述设计目标，Kudu采用了一种类似"Fractured Mirrors"的混合列式存储架构。在底层实现中，Tablet被进一步细分为被称为RowSet的基本单元：

内存行集(MemRowSet)可类比HBase中的MemStore，而磁盘行集(DiskRowSet)则类似于HBase中的HFile。内存行集采用行视图存储方式，其数据结构基于B-Tree实现。

当内存行集中的数据被刷新到磁盘后，便形成磁盘行集(DiskRowSet)。磁盘行集以32MB为单位，按顺序划分为多个DiskRowSet。

DiskRowSet中的数据按列进行组织，与Parquet文件格式类似。这种设计为Kudu支持分析型查询奠定了基础。每一列数据存储在连续的内存区域，该区域进一步被划分为多个页面(Page)，类似于HBase File中的Block。每个列页面可以采用特定的编码算法和通用压缩算法进行处理。

由于列页面支持编码和压缩，对单条记录的修改操作会变得相对复杂。

那么，Kudu是如何实现单条记录级别的更新/删除操作的呢？

与HBase类似，Kudu通过插入新的记录来描述更新或删除操作。一个DiskRowSet包含两部分数据：基础数据(Base Data)和变更数据(Delta Stores)。更新/删除操作生成的记录被保存在变更数据部分。

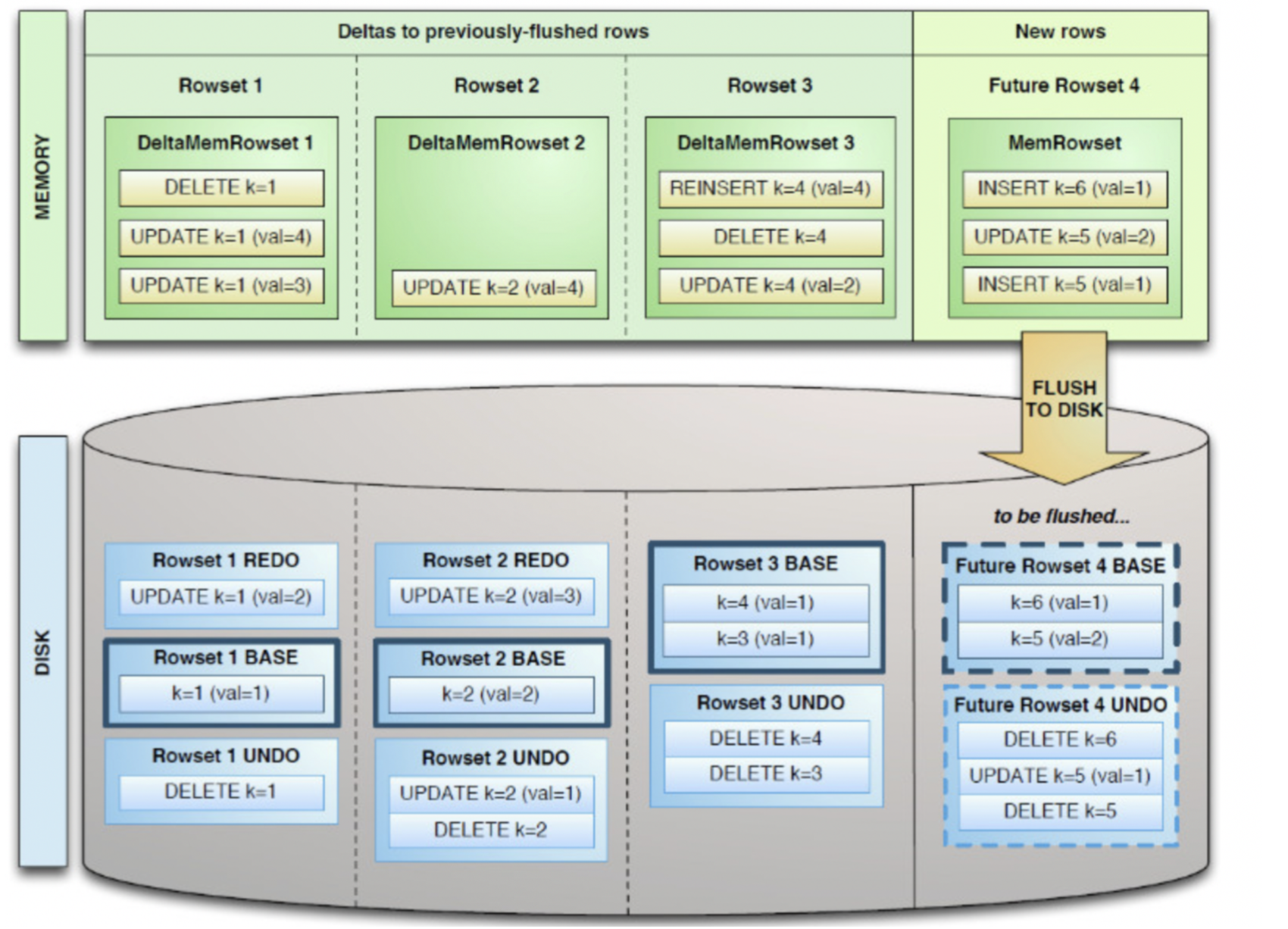

从上图（源自Kudu源代码工程）可以看出：

变更数据部分实际上包含重做(REDO)和撤销(UNDO)两部分，这里的REDO和UNDO概念与传统关系型数据库中的日志类似（在关系型数据库中，REDO日志记录了更新后的数据，可用于恢复尚未写入数据文件的已提交事务数据；而UNDO日志记录了事务修改前的数据，可用于事务失败时的回滚操作），但在实现细节上存在一些差异：

• 重做增量文件(REDO Delta Files)包含了基础数据自上次刷新/压缩以来的所有变更值。这些重做增量文件按时间戳顺序排列。 • 撤销增量文件(UNDO Delta Files)包含了基础数据在上次刷新/压缩之前的变更值。这种设计确保基于较早时间戳的查询能够获得一致性的数据视图。撤销增量文件按时间戳倒序排列。
