将Hive/Spark中的RoaringBitmap数据写入Clickhouse的Bitmap类型
为了实现将Hive或Spark中的RoaringBitmap数据同步到Clickhouse的Bitmap类型，本文深入分析了Clickhouse中Bitmap类型的底层结构以及与Hive/Spark的兼容性问题，并提供了解决方案。
上述SQL的核心在于`groupBitmapState`函数，其底层由C++实现，具体位于`AggregateFunctionGroupBitmap.cpp`文件中。核心逻辑通过`createAggregateFunctionBitmap`创建了一个名为`AggregateFunctionGroupBitmapData`的类实例。

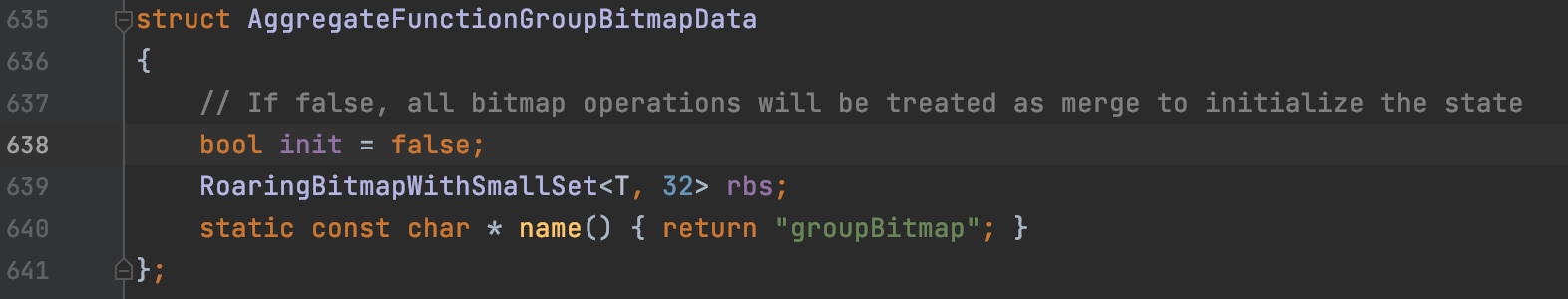

`AggregateFunctionGroupBitmapData`的内部结构如下：
- **高16位和低16位存储模型**：Clickhouse使用`roaring_array_t`结构体来管理Bitmap数据。每个Bitmap被划分为多个桶（bucket），每个桶对应一个高16位值，而低16位则存储在对应的容器中。
写入序列化数据时，遵循以下格式：
1. 写入标识符（`UInt8`类型），`0`表示SmallSet，`1`表示RoaringBitmap。
2. 若为RoaringBitmap，先写入序列化字节大小（`VarInt`编码）。
3. 写入实际的字节数组。
1. Clickhouse的Bitmap结构解析
在Clickhouse中，Bitmap类型通常通过`groupBitmap`聚合函数生成。例如：
SELECT series_id, groupBitmapState(toUInt32(dvid)) AS bitmap_column
FROM dms_pds_flow_interest_dvid_city_day_all
GROUP BY series_id;
2. Hive/Spark中的RoaringBitmap实现
Hive中的Bitmap生成主要依赖自定义UDAF（User Defined Aggregation Function）。关键方法包括： - `terminatePartial`：返回部分聚合结果。 - `merge`：合并两个部分结果。 - `terminate`：输出最终结果。 以Hive为例，其Bitmap最终以Java二进制数组形式返回。因此，要实现Hive与Clickhouse的Bitmap兼容，需解决如何将Hive的二进制数组有效转换为Clickhouse支持的格式。3. Clickhouse的Bitmap存储机制
Clickhouse中的Bitmap数据存储分为两种模式： - **SmallSet模式**：当基数小于等于32时，直接存储原始数据。 - **RoaringBitmap模式**：当基数超过32时，转换为压缩格式存储。 以下是关键代码片段：
void add(T value) {
if (isSmall()) {
if (!small.full()) {
small.insert(value);
} else {
toLarge();
rb->add(static_cast(value));
}
} else {
rb->add(static_cast(value));
}
}
4. Java实现Bitmap序列化
以下是基于Java的Bitmap序列化示例代码：
import org.roaringbitmap.RoaringBitmap;
import java.io.ByteArrayOutputStream;
import java.io.DataOutputStream;
import java.nio.ByteBuffer;
import java.util.Base64;
public class BitmapSerializer {
public static String serialize(RoaringBitmap bitmap) {
if (bitmap.getCardinality() <= 32) {
ByteBuffer buffer = ByteBuffer.allocate(4 * bitmap.getCardinality() + 2);
buffer.put((byte) 0); // SmallSet标识
buffer.put((byte) bitmap.getCardinality());
for (int value : bitmap.toArray()) {
buffer.putInt(value);
}
return Base64.getEncoder().encodeToString(buffer.array());
} else {
ByteArrayOutputStream byteArrayStream = new ByteArrayOutputStream();
try (DataOutputStream dataStream = new DataOutputStream(byteArrayStream)) {
bitmap.serialize(dataStream);
byte[] serializedBitmap = byteArrayStream.toByteArray();
ByteBuffer buffer = ByteBuffer.allocate(serializedBitmap.length + 5);
buffer.put((byte) 1); // RoaringBitmap标识
writeVarInt(serializedBitmap.length, buffer);
buffer.put(serializedBitmap);
return Base64.getEncoder().encodeToString(buffer.array());
} catch (Exception e) {
throw new RuntimeException("Serialization failed", e);
}
}
}
private static void writeVarInt(int value, ByteBuffer buffer) {
while ((value & ~0x7F) != 0) {
buffer.put((byte) ((value & 0x7F) | 0x80));
value >>>= 7;
}
buffer.put((byte) value);
}
}
