在新能源汽车车载充电机（OBC）的研发中，前级PWM整流与后级LLC谐振变换器的级联拓扑是主流方案。本文详细探讨基于Simulink的三相车载充电机仿真模型设计，涵盖前级单位功率因数整流与后级全桥LLC软开关控制的核心技术细节。

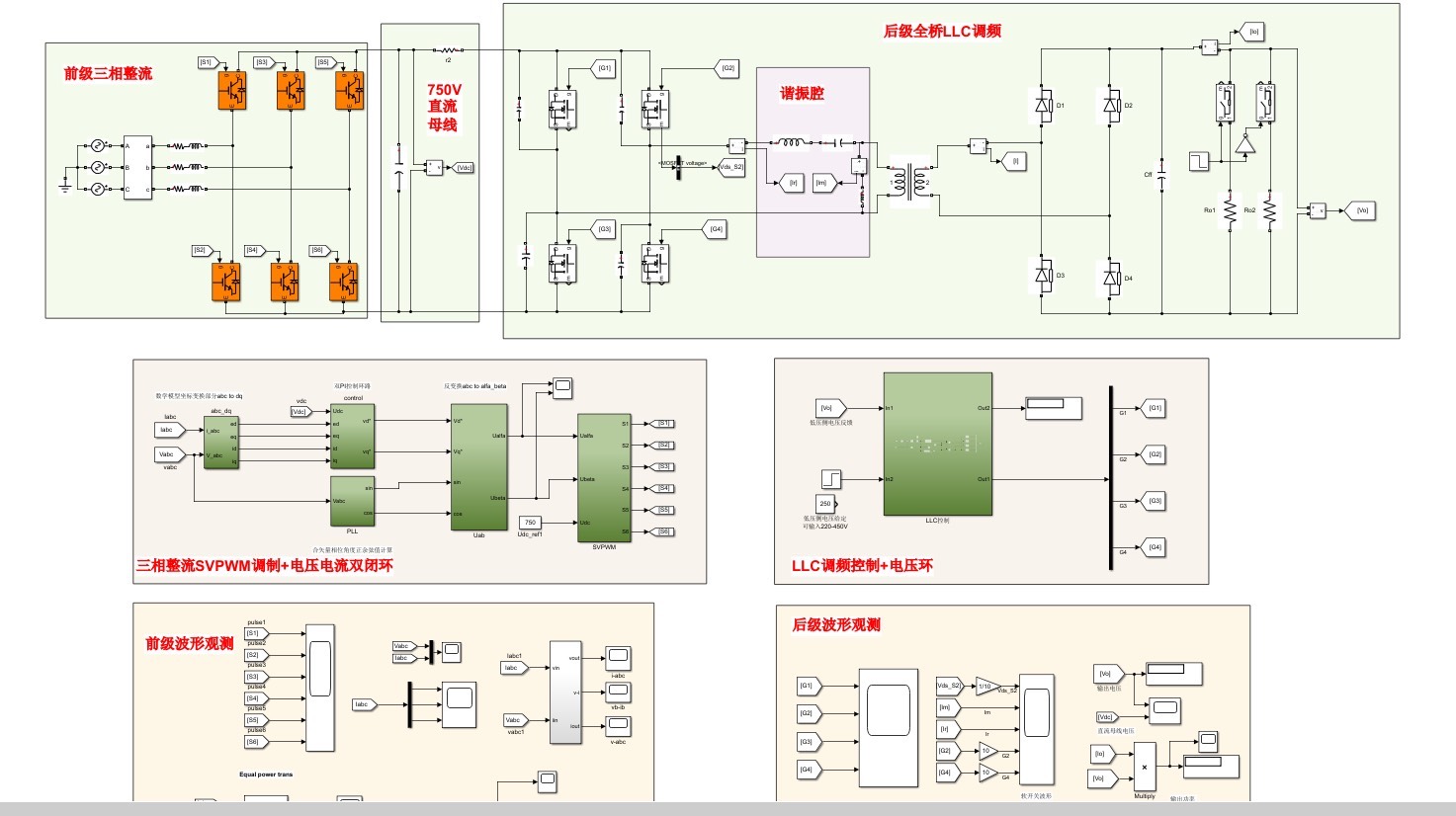

系统总体架构

该仿真模型采用两级架构。前级为三相PWM整流器，支持176V至264V交流输入，实现单位功率因数运行，输出750V直流母线电压（支持一定范围内的调节）。后级为全桥LLC谐振变换器，提供电气隔离与软开关特性，将750V母线电压转换为220V至450V的宽范围可调直流输出。系统额定功率为6.6kW，额定输出电压设定为250V。LLC级的工作频率范围为26kHz至91kHz，谐振频率设计在50kHz附近。

前级三相PWM整流控制策略

前级整流器采用七段式空间矢量脉宽调制（SVPWM）技术，以有效降低输入电流的总谐波失真（THD）。控制系统采用电压外环与电流内环的双闭环结构。电压外环用于稳定750V直流母线电压，电流内环则负责实现功率因数校正（PFC）。为了降低数字控制器的计算负担，电流环直接在abc静止坐标系下进行设计，省去了复杂的Park和Clarke坐标变换。

以下是控制系统中PI调节器与SVPWM模块的配置代码：

% 定义控制器采样周期
Ts = 1e-5;

% 母线电压外环PI调节器增益配置
voltage_loop_Kp = 0.045;
voltage_loop_Ki = 12.5;

% 电网电流内环PI调节器增益配置
current_loop_Kp = 4.8;
current_loop_Ki = 550.0;

% 实例化七段式SVPWM发生器
svpwm_block = SVPWMGenerator('SampleTime', Ts, ...
                             'WaveformType', 'Sinusoidal', ...
                             'EnableSevenSegment', true);

通过上述参数配置，仿真结果显示输入电流THD可控制在3%以内，显著优于传统不控或相控整流方案。

后级全桥LLC谐振参数设计

后级LLC变换器的设计核心在于谐振腔参数的计算与变压器变比的确定。为确保在宽输入输出范围内实现原边开关管的零电压开通（ZVS）和副边整流二极管的零电流关断（ZCS），需要精确计算品质因数（Q）、谐振频率（fn）以及电感比（k）。

在Mathematica中，特征阻抗与关键频率参数的计算逻辑如下：

(* 定义等效交流负载阻抗与变压器匝数比 *)
Req = (8 * n^2 * Rout) / Pi^2;
Z0 = Sqrt[Lr / Cr];

(* 计算品质因数与归一化频率参数 *)
QualityFactor = (Z0 * Pi^2) / (8 * n^2 * Rout);
ResonantFreq = 1 / (2 * Pi * Sqrt[Lr * Cr]);
InductanceRatio = Lm / Lr;

在实际工程中，励磁电感（Lm）与谐振电感（Lr）的比值通常选取在5到8之间，以平衡ZVS范围与环流损耗。仿真模型中设定的具体谐振网络参数如下：

% LLC谐振腔物理参数设定
L_resonant = 38e-6;    % 串联谐振电感 (H)
C_resonant = 95e-9;    % 串联谐振电容 (F)
L_magnetizing = 260e-6;% 变压器励磁电感 (H)
turns_ratio = 3.1;     % 高频变压器原副边匝数比

仿真调试与关键问题排查

在模型搭建与联合仿真过程中，通常会遇到以下典型问题及相应的解决策略：

• 死区时间设置不当导致波形畸变：初期仿真中，LLC原边桥臂电压出现明显的振荡与畸变。经排查，原因是功率器件驱动信号的死区时间过短（0.5μs），导致换流期间寄生电容充放电不充分。将死区时间调整至1.2μs后，桥臂电压波形恢复正常。
• 电压外环积分饱和与过冲：在负载突变时，直流母线电压出现严重超调。分析表明，电压环积分增益过大引发了积分饱和。通过重新整定，将比例系数降至0.03，积分系数调整为8，有效抑制了动态过冲。
• 寄生参数引起的谐振频率偏移：仿真测得的实际谐振频率比理论计算值低约5kHz。这是因为理论计算未考虑功率器件的寄生电容。在模型中引入MOSFET的漏源极结电容（Coss，约22pF）后，仿真谐振点与理论设计完美吻合。

稳态与动态仿真结果分析

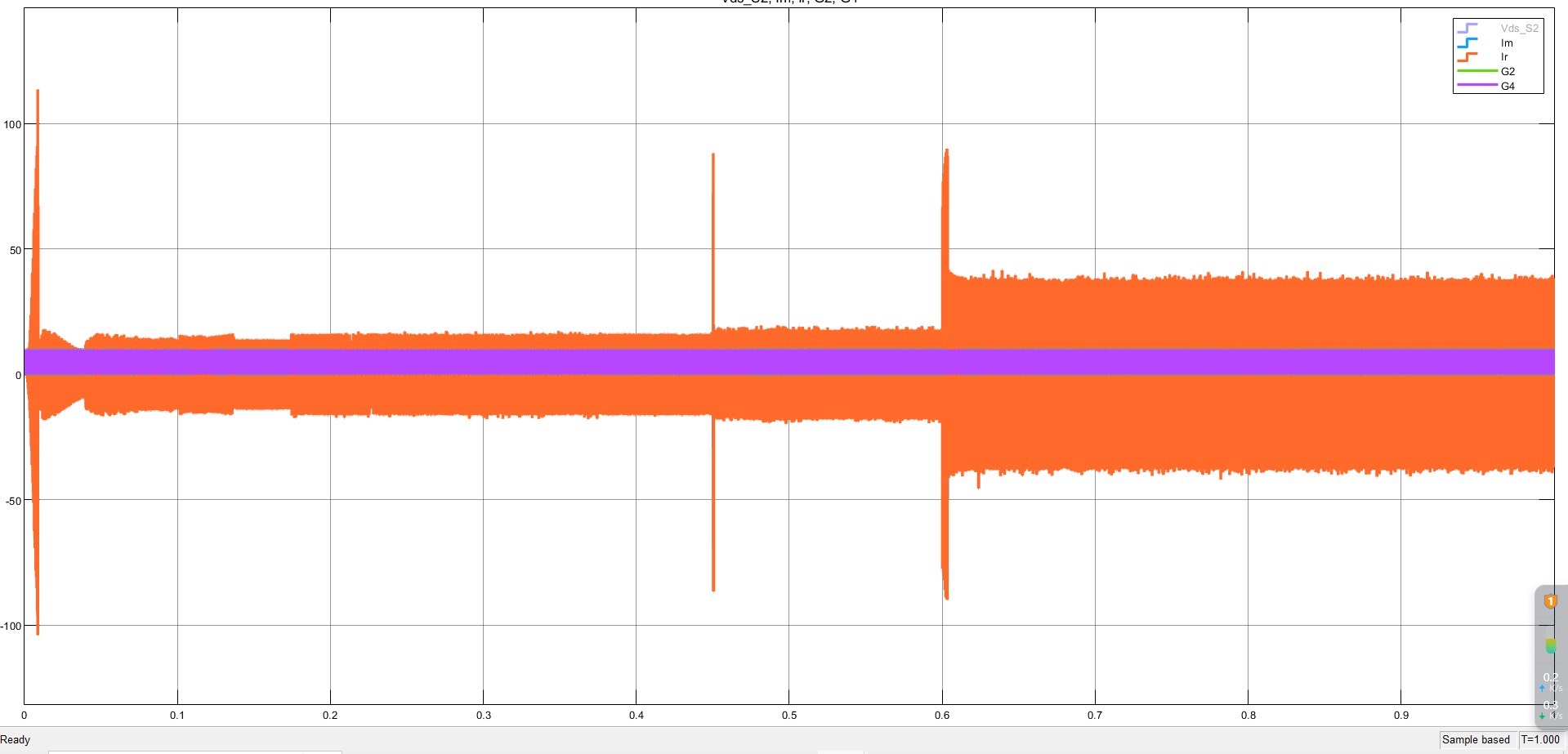

在6.6kW额定负载工况下，前级PWM整流器的输入电流与电网电压保持严格同相，功率因数达到0.99。后级LLC变换器原边开关管实现了完整的ZVS，副边整流二极管实现了ZCS，开关损耗显著降低。

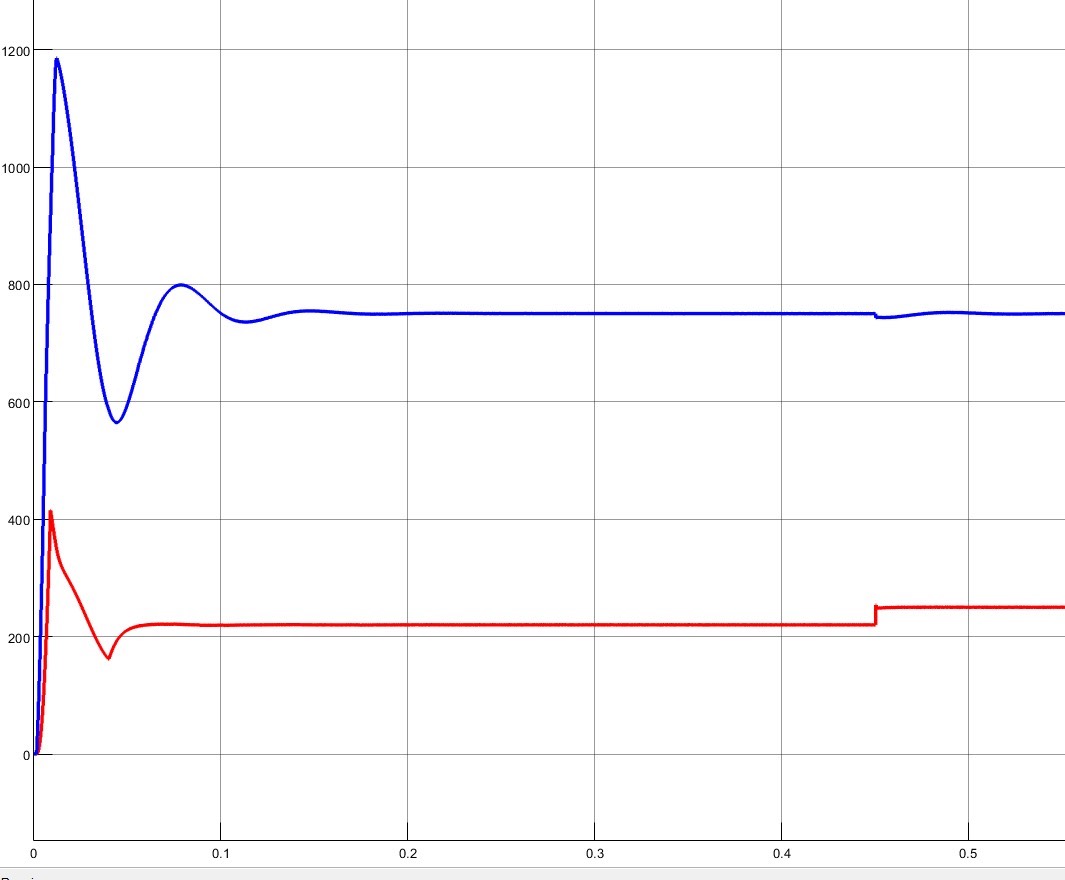

在动态响应测试中，当系统输出电压指令从250V阶跃至450V时，闭环控制系统的调节时间小于100ms，且无明显振荡，验证了双闭环控制策略与LLC参数设计的合理性与鲁棒性。
