西门子S7-200 PLC与组态王在自动灌溉系统中的控制逻辑与监控设计
系统架构与I/O分配设计
在基于西门子S7-200 PLC的自动灌溉系统中，合理的I/O分配与硬件接线是确保系统稳定运行的基础。系统主要采集土壤湿度模拟量信号与下限保护开关量信号，并控制水泵电机与异常报警装置。以下是优化后的I/O分配方案：
| PLC地址 | 信号类型 | 设备/功能描述 |
|---|---|---|
| I0.1 | DI (数字量输入) | 系统启动按钮 (常开) |
| I0.2 | DI (数字量输入) | 紧急停止按钮 (常闭) |
| I0.3 | DI (数字量输入) | 土壤湿度下限干接点传感器 |
| AIW2 | AI (模拟量输入) | 土壤湿度变送器 (4-20mA) |
| Q0.1 | DQ (数字量输出) | 水泵接触器控制 |
| Q0.2 | DQ (数字量输出) | 异常状态蜂鸣器报警 |
在硬件接线实施阶段，需特别注意以下工程规范：模拟量输入通道若接收4-20mA电流信号，需并联250Ω精密电阻将其转换为1-5V电压信号（若模块直接支持电流输入则无需电阻）；数字量输入端建议并联RC滤波电路以抑制现场高频干扰。此外，湿度传感器的供电回路与电磁阀等大功率感性负载的接地系统必须严格隔离，避免共模干扰导致模拟量数据跳变。
PLC控制程序与逻辑重构
控制程序采用语句表（STL）与梯形图（LAD）结合的方式编写。以下为核心控制逻辑的重构代码，修正了S7-200系列PLC模拟量寄存器的标准量程映射（4-20mA对应6400-32000）：
// Network 1: 系统主控制回路与自锁逻辑
LD I0.1 // 启动按钮触发
O M10.0 // 运行状态自保持
AN I0.2 // 急停按钮互锁 (常闭)
= M10.0 // 输出系统主运行标志位
// Network 2: 湿度阈值检测与防抖延时
LD M10.0 // 确认系统处于运行模式
AW<= AIW2, 14080 // 湿度低于30%启动 (计算: 6400 + (32000-6400)*0.3 = 14080)
TON T40, 50 // 设定5秒延时，过滤传感器瞬态波动
// Network 3: 水泵驱动输出
LD T40 // 延时条件满足
= Q0.1 // 激活水泵接触器
// Network 4: 多重异常报警机制
LD I0.3 // 硬件下限干接点触发
O Q0.1 // 或水泵处于运行状态
AN I0.2 // 排除急停状态下的误报警
= Q0.2 // 驱动蜂鸣器报警
上述逻辑设计采用了中间继电器（M10.0）进行状态自锁，而非直接锁存物理输出点，这为后续扩展联锁逻辑提供了更高的灵活性。同时，通过定时器（T40）引入延时滤波机制，有效避免了因土壤局部湿度不均导致的水泵频繁启停问题。
组态王SCADA监控界面与数据交互

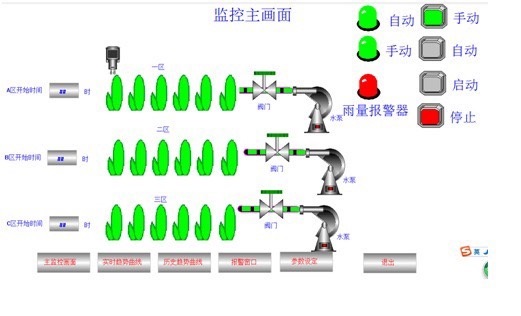

上位机采用组态王（KingView）构建SCADA监控系统。界面设计需兼顾数据实时性与操作安全性，核心组件包括动态数据条、状态指示器、历史趋势图以及基于权限管理的操作面板。
在开发动态水位/湿度指示条时，需通过后台脚本处理PLC原始整型数据与UI控件属性之间的映射。以下是重构后的画面动画连接脚本：
' 组态王画面动画连接脚本 (VBS)
Dim currentHumidity As Single
Dim barMaxWidth As Integer
barMaxWidth = 250
' 读取PLC模拟量寄存器并进行工程量转换
' S7-200 AIW2范围: 6400(4mA) 至 32000(20mA)
currentHumidity = (\\local\AIW2_Raw - 6400) / 256.0
' 边界条件处理，防止UI渲染溢出
If currentHumidity > 100 Then currentHumidity = 100
If currentHumidity < 0 Then currentHumidity = 0
' 更新UI控件宽度属性
\\local\HumidityBar.Width = (currentHumidity / 100.0) * barMaxWidth
在系统联调阶段，常见的数据交互异常通常源于上位机浮点数运算与PLC整型数据格式的精度丢失。通过在组态王数据词典中配置合理的缩放比例，并在脚本中强制进行单精度浮点（Single）转换，可彻底解决数据显示跳变的问题。此外，趋势图控件配置为5秒采样周期，结合SQL Server数据库可实现长周期的历史数据回溯，为农业灌溉策略的优化提供数据支撑。
