LED驱动硬件访问机制

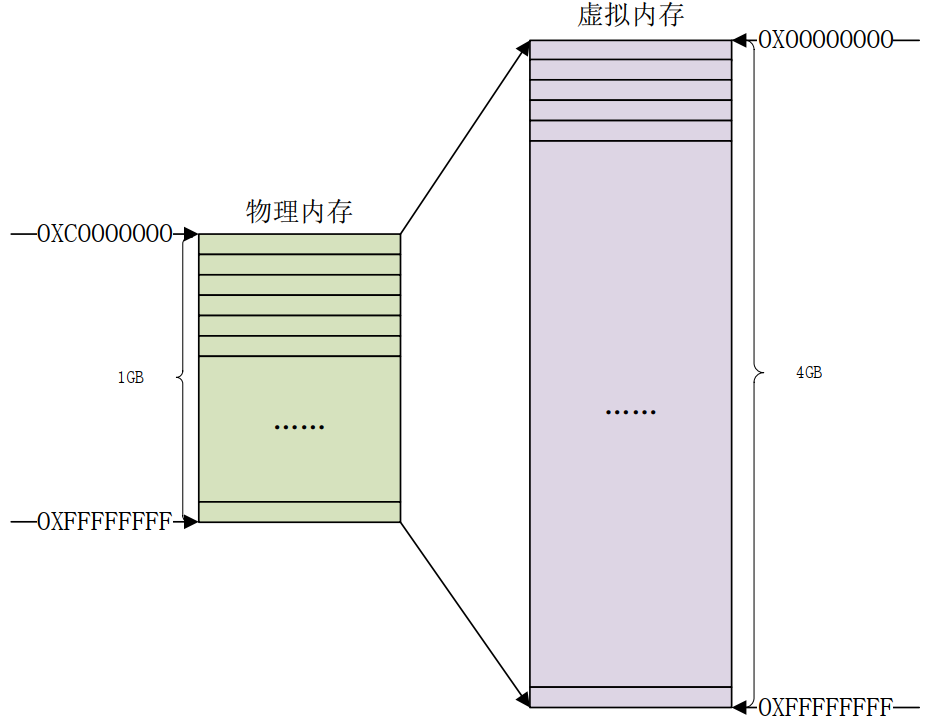

Linux设备驱动通过配置硬件寄存器实现控制。现代处理器采用MMU（内存管理单元）实现虚拟地址到物理地址的映射，提供内存保护和访问权限控制。32位系统虚拟地址空间为4GB，物理内存（如1GB DDR3）通过MMU映射到该空间。

地址映射函数

// 物理地址到虚拟地址映射
void __iomem *phy_to_virt(resource_size_t phys_addr, size_t region_size)
{
    return __arch_ioremap(phys_addr, region_size, MT_DEVICE);
}

// 映射释放
void unmap_region(volatile void __iomem *virt_addr);

寄存器访问接口

// 读操作
uint8_t  reg_read8(const volatile void __iomem *addr);
uint16_t reg_read16(const volatile void __iomem *addr);
uint32_t reg_read32(const volatile void __iomem *addr);

// 写操作
void reg_write8(uint8_t value, volatile void __iomem *addr);
void reg_write16(uint16_t value, volatile void __iomem *addr);
void reg_write32(uint32_t value, volatile void __iomem *addr);

LED硬件连接原理

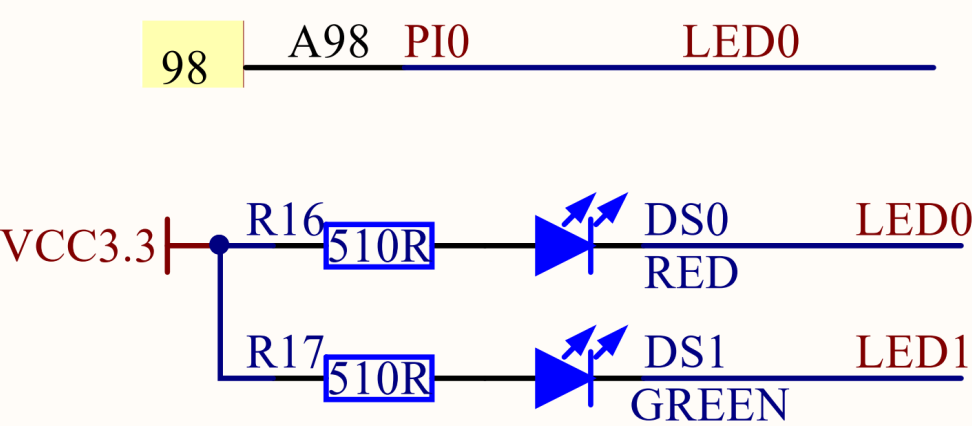

LED0连接至GPIOI_0引脚，低电平点亮。需配置GPIOI_MODER为输出模式，通过GPIOI_BSRR寄存器控制电平状态。

驱动程序实现

#include <linux/io.h>
#include <linux/module.h>

#define DEV_MAJOR 202
#define DEV_NAME "led_ctrl"

enum led_state { LED_OFF, LED_ON };

/* 物理地址定义 */
#define GPIOI_BASE_ADDR 0x5000A000
#define GPIOI_MODER_OFFSET 0x00
#define GPIOI_BSRR_OFFSET 0x18

/* 虚拟地址指针 */
static void __iomem *vmoder_reg;
static void __iomem *vbsrr_reg;

void set_led(enum led_state state)
{
    if (state == LED_ON)
        reg_write32(1 << 16, vbsrr_reg); // 设置高16位使输出低电平
    else
        reg_write32(1, vbsrr_reg); // 设置低16位使输出高电平
}

static int dev_open(struct inode *inodep, struct file *filep)
{
    return 0;
}

static ssize_t dev_write(struct file *filep, const char __user *buf,
                        size_t len, loff_t *offset)
{
    char val;
    if (copy_from_user(&val, buf, 1))
        return -EFAULT;

    set_led(val ? LED_ON : LED_OFF);
    return len;
}

static struct file_operations fops = {
    .open = dev_open,
    .write = dev_write,
};

static int __init driver_init(void)
{
    vmoder_reg = phy_to_virt(GPIOI_BASE_ADDR + GPIOI_MODER_OFFSET, 4);
    vbsrr_reg = phy_to_virt(GPIOI_BASE_ADDR + GPIOI_BSRR_OFFSET, 4);

    // 配置GPIO为输出模式
    reg_write32((reg_read32(vmoder_reg) & ~0x3) | 0x1, vmoder_reg);

    // 注册字符设备
    register_chrdev(DEV_MAJOR, DEV_NAME, &fops);
    return 0;
}

static void __exit driver_exit(void)
{
    unmap_region(vmoder_reg);
    unmap_region(vbsrr_reg);
    unregister_chrdev(DEV_MAJOR, DEV_NAME);
}

module_init(driver_init);
module_exit(driver_exit);
MODULE_LICENSE("GPL");

用户空间测试程序

#include <fcntl.h>
#include <stdlib.h>

int main(int argc, char **argv)
{
    int fd = open(argv[1], O_WRONLY);
    char state = atoi(argv[2]);
    write(fd, &state, 1);
    close(fd);
    return 0;
}

编译与测试流程

1. 驱动编译Makefile：

obj-m := led_drv.o
KERNEL_DIR := /path/to/kernel

all:
    make -C $(KERNEL_DIR) M=$(PWD) modules

2. 测试程序编译：

arm-linux-gnueabihf-gcc led_test.c -o ledtest

3. 加载驱动并测试：

# insmod led_drv.ko
# mknod /dev/ledctrl c 202 0
# ./ledtest /dev/ledctrl 1  # LED亮
# ./ledtest /dev/ledctrl 0  # LED灭
