在嵌入式系统中，高效管理资源对于优化存储空间和提升用户体验至关重要。将大型资源（如图像、字体和配置文件）直接编译到固件中会显著增加代码体积，限制了固件的大小和更新灵活性。为了解决这一问题，ESP32-S3平台结合LVGL图形库时，可以利用FATFS文件系统，实现资源的动态加载与管理。

为何选择FATFS文件系统？

FATFS文件系统为嵌入式设备提供了灵活高效的资源管理能力，主要优势包括：

1. 节约固件存储空间： 将图片、音频、视频等大型媒体资源存储在外部Flash或SD卡上的FATFS分区中，而非编译进主固件，从而显著减小固件大小。
2. 动态加载图像： LVGL支持直接从文件系统加载多种格式的图片（如JPG、PNG、BMP）。例如，使用 lv_img_set_src(img_obj, "S:/path/to/image.jpg"); 即可指定文件路径加载图像，无需将所有图片资源预先转换成C数组并编译入固件。
3. 外部字体支持： 字体文件（如 .bin 或 .lv_font_t 格式）可存储于文件系统，实现字体的动态加载，避免了将大量字体数据嵌入代码中。
4. 灵活的界面配置与主题更新： 界面布局、颜色主题及其他参数可以从存储在文件系统中的配置文件中读取。这使得通过OTA（Over-The-Air）更新或热更新方式，动态修改UI样式和行为成为可能，无需重新编译整个应用程序。
5. 支持文件浏览器功能： 对于需要文件浏览或管理功能的应用程序，LVGL的文件浏览器组件可以直接与FATFS文件系统交互，读取目录结构和文件信息。

分区表配置

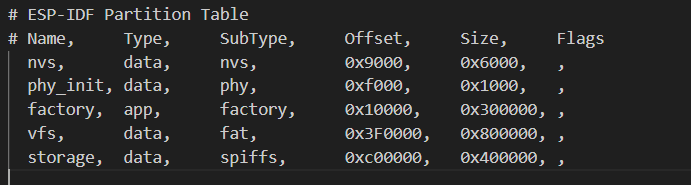

为了在ESP32-S3上使用FATFS文件系统，需要修改项目分区表，预留一个分区用于FATFS文件系统。以下是一个典型的分区表配置示例，其中为FATFS预留了一个名为"vfs"的分区。

partitions-16MiB.csv

这个分区表定义了不同类型的存储区域，包括应用程序代码、数据以及FATFS分区。确保"vfs"分区有足够的空间来存储你的资源文件。

生成FATFS镜像文件

ESP-IDF提供了工具来根据本地文件夹内容生成FATFS镜像文件（.bin）。这个镜像文件随后可以烧录到预留的FATFS分区中。

CMakeLists.txt 配置

在项目的 CMakeLists.txt 文件中，可以使用 fatfs_create_spiflash_image 或 fatfs_create_rawflash_image 命令来生成FATFS镜像。通常，我们使用 fatfs_create_spiflash_image。

set(FATFS_RESOURCE_DIR "fatfs_resources") # 定义包含FATFS内容的目录名

# 根据配置选择生成只读或读写FATFS镜像
if(CONFIG_APP_FATFS_READONLY_MODE)
    # 创建只读FATFS镜像，通常用于预烧录资源
    fatfs_create_rawflash_image(vfs ${FATFS_RESOURCE_DIR} FLASH_IN_PROJECT PRESERVE_TIME)
else()
    # 创建可读写FATFS镜像，通常用于运行时文件操作
    fatfs_create_spiflash_image(vfs ${FATFS_RESOURCE_DIR} FLASH_IN_PROJECT PRESERVE_TIME)
endif()

组织FATFS资源目录

你需要创建一个与 FATFS_RESOURCE_DIR 变量（本例中为 fatfs_resources）同名的文件夹。将所有需要打包到FATFS镜像中的文件（如图片、字体、配置文件等）放入此文件夹。例如：

编译项目后，你将在构建目录中看到生成的FATFS镜像文件，例如 vfs.bin。同时，还会生成一个包含烧录参数的文件，如 vfs-flash_args。

vfs-flash_args 示例内容：

--flash_mode dio --flash_freq 80m --flash_size 16MB
0x3f0000 vfs.bin

这表明 vfs.bin 将被烧录到Flash地址 0x3f0000。

初始化FATFS文件系统

在应用程序启动时，需要将SPI Flash中的FATFS分区挂载到VFS（虚拟文件系统）中，使其可以通过标准的文件操作API访问。

#include "esp_vfs_fat.h"
#include "driver/sdspi_host.h" // 根据实际硬件和文件系统类型调整

static const char *TAG = "FATFS_DEMO";

// 定义FATFS挂载配置
esp_vfs_fat_mount_config_t mount_config_params = {
    .format_if_mount_failed = false, // 如果挂载失败，是否格式化。预烧录数据时通常设置为false。
    .max_files = 5,                  // 同时打开的最大文件数量
    .allocation_unit_size = 16 * 1024 // 文件系统分配单元大小
};

// 文件系统挂载点路径
const char *mount_point_path = "/spiflash";

// 尝试以只读方式挂载FATFS分区
esp_err_t mount_status = esp_vfs_fat_spiflash_mount_ro(
    mount_point_path,  // 挂载点路径，例如 "/spiflash"
    "vfs",             // 分区标签，必须与partitions.csv中定义的分区名一致
    &mount_config_params // 挂载配置参数
);

if (mount_status != ESP_OK) {
    ESP_LOGE(TAG, "FATFS分区挂载失败 (%s)", esp_err_to_name(mount_status));
    // 错误处理，例如尝试重新格式化或报告错误
} else {
    ESP_LOGI(TAG, "FATFS分区成功挂载至 %s", mount_point_path);
}

上述代码段负责将名为"vfs"的Flash分区以只读模式挂载到 /spiflash 路径。这意味着应用程序可以通过 /spiflash/filename.ext 的路径访问该分区内的文件。此方法特别适用于已将数据文件（如图片、字体库、配置数据等）预先烧录到SPI Flash中的场景。

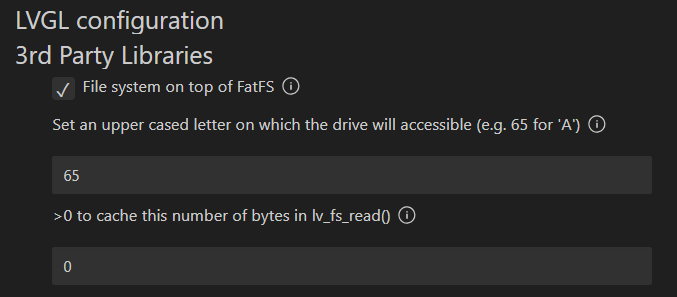

LVGL文件系统接口配置

为了让LVGL能够访问挂载的FATFS文件系统，需要为LVGL配置一个文件系统驱动。这通常涉及实现LVGL文件系统驱动接口中的 open、close、read、write 等函数。

实现LVGL的 fs_open 函数

LVGL的文件系统驱动需要将LVGL的文件操作请求映射到实际的文件系统（本例中是ESP-IDF VFS层之上的FATFS）操作。以下是一个 fs_open 函数的示例，它将LVGL的路径前加上SPI Flash的挂载点前缀。

#include "lvgl.h"
#include "ff.h" // FATFS 头文件
#include "esp_log.h" // ESP-IDF 日志

static const char* LV_FS_TAG = "LVGL_FS";

/**
 * @brief LVGL文件系统驱动的打开文件回调函数
 * @param driver_ptr 指向文件系统驱动的指针
 * @param file_uri  文件路径，例如 "folder/file.txt"
 * @param access_flags LVGL文件访问模式 (LV_FS_MODE_RD, LV_FS_MODE_WR, etc.)
 * @return 成功则返回指向FIL结构体的指针，失败则返回NULL
 */
static void* lv_fatfs_open(lv_fs_drv_t* driver_ptr, const char* file_uri, lv_fs_mode_t access_flags) {
    LV_UNUSED(driver_ptr); // 在此实现中未使用驱动指针
    BYTE fatfs_op_flags = 0; // FATFS f_open 函数所需的标志
    char resolved_path[256]; // 存储包含挂载点的完整文件路径

    // 将LVGL文件访问模式映射到FATFS文件打开标志
    switch (access_flags) {
        case LV_FS_MODE_WR: // 写模式
            fatfs_op_flags = FA_WRITE | FA_OPEN_ALWAYS;
            break;
        case LV_FS_MODE_RD: // 读模式
            fatfs_op_flags = FA_READ;
            break;
        case (LV_FS_MODE_WR | LV_FS_MODE_RD): // 读写模式
            fatfs_op_flags = FA_READ | FA_WRITE | FA_OPEN_ALWAYS;
            break;
        default:
            ESP_LOGE(LV_FS_TAG, "不支持的LVGL文件访问模式: %d", access_flags);
            return NULL;
    }

    // 为FATFS文件对象 (FIL) 分配内存
    FIL* file_handle_ptr = (FIL*)lv_malloc(sizeof(FIL));
    if (file_handle_ptr == NULL) {
        ESP_LOGE(LV_FS_TAG, "为FIL对象分配内存失败");
        return NULL;
    }

    // 构建完整的文件路径，前缀为FATFS的挂载点
    // 假设 "/spiflash" 是FATFS文件系统的根挂载点
    int path_len = snprintf(resolved_path, sizeof(resolved_path), "/spiflash/%s", file_uri);
    if (path_len >= sizeof(resolved_path)) {
        ESP_LOGE(LV_FS_TAG, "文件路径过长: %s", file_uri);
        lv_free(file_handle_ptr);
        return NULL;
    }

    // 使用FATFS的f_open函数打开文件
    FRESULT fatfs_result = f_open(file_handle_ptr, resolved_path, fatfs_op_flags);

    if (fatfs_result == FR_OK) {
        ESP_LOGI(LV_FS_TAG, "成功打开文件: %s", resolved_path);
        return file_handle_ptr; // 返回成功打开的文件句柄
    } else {
        ESP_LOGE(LV_FS_TAG, "打开文件 '%s' 失败, FATFS错误码: %d", resolved_path, fatfs_result);
        lv_free(file_handle_ptr); // 失败时释放分配的内存
        return NULL;
    }
}

// 还需要实现lv_fatfs_close, lv_fatfs_read, lv_fatfs_write, lv_fatfs_seek, lv_fatfs_tell等函数

// 示例：初始化LVGL文件系统驱动
void lv_fatfs_driver_init(void) {
    static lv_fs_drv_t fs_drv;
    lv_fs_drv_init(&fs_drv);

    fs_drv.letter = 'S'; // 为FATFS驱动分配一个驱动字母，例如 'S'
    fs_drv.open_cb = lv_fatfs_open;
    // fs_drv.close_cb = lv_fatfs_close;
    // fs_drv.read_cb = lv_fatfs_read;
    // fs_drv.write_cb = lv_fatfs_write;
    // fs_drv.seek_cb = lv_fatfs_seek;
    // fs_drv.tell_cb = lv_fatfs_tell;
    // fs_drv.ready_cb = lv_fatfs_ready; // 可以检查文件系统是否准备就绪

    lv_fs_drv_register(&fs_drv);
    ESP_LOGI(LV_FS_TAG, "LVGL FATFS驱动已注册，驱动字母: %c", fs_drv.letter);
}

在上述 lv_fatfs_open 函数中，传入的文件路径 file_uri 会被预置挂载点 /spiflash/ 从而形成完整的文件路径，例如 /spiflash/cat.jpg，然后调用底层FATFS的 f_open 函数进行文件操作。请确保你已实现 close、read、write 等其他文件操作回调函数。

使用LVGL访问文件系统

一旦LVGL文件系统驱动被注册并正确初始化，就可以通过LVGL的API访问文件系统中的资源了。

#include "lvgl.h"
#include "esp_log.h"

static const char *APP_TAG = "LVGL_APP";

/**
 * @brief 从文件系统加载文件内容并显示在LVGL标签上
 * @param resource_path LVGL文件系统路径，例如 "S:/hello.txt"
 * @param target_parent LVGL父对象
 */
void display_file_content_on_label(const char *resource_path, lv_obj_t *target_parent) {
    lv_fs_file_t file_handle;
    lv_fs_res_t open_result;

    // 尝试打开文件
    open_result = lv_fs_open(&file_handle, resource_path, LV_FS_MODE_RD);
    if (open_result != LV_FS_RES_OK) {
        ESP_LOGE(APP_TAG, "无法打开文件: %s, 错误码: %d", resource_path, open_result);
        return;
    }

    // 假设文件内容是文本，将其读取到一个缓冲区
    char file_buffer[256];
    uint32_t bytes_read;
    lv_fs_read(&file_handle, file_buffer, sizeof(file_buffer) - 1, &bytes_read);
    lv_fs_close(&file_handle);

    file_buffer[bytes_read] = '\0'; // 确保字符串以空字符结尾

    // 创建一个LVGL标签并显示文件内容
    lv_obj_t *content_label = lv_label_create(target_parent);
    lv_label_set_text(content_label, file_buffer);
    lv_obj_center(content_label);
    ESP_LOGI(APP_TAG, "文件 '%s' 内容已显示", resource_path);
}

/**
 * @brief 从文件系统加载图片并显示在LVGL图像对象上
 * @param image_path LVGL文件系统路径，例如 "S:/background.jpg"
 * @param target_parent LVGL父对象
 */
void load_and_display_image_from_fs(const char *image_path, lv_obj_t *target_parent) {
    lv_obj_t *image_obj = lv_img_create(target_parent);
    lv_img_set_src(image_obj, image_path); // 直接传入LVGL文件系统路径
    lv_obj_center(image_obj);
    ESP_LOGI(APP_TAG, "图片 '%s' 已加载并显示", image_path);
}

// 在主应用循环中调用示例
void app_main_task(void *pvParameter) {
    lv_obj_t *main_screen = lv_obj_create(NULL);
    lv_obj_set_size(main_screen, LV_HOR_RES, LV_VER_RES);
    lv_scr_load(main_screen);

    // 调用函数显示文件内容和图片
    display_file_content_on_label("S:/text_file.txt", main_screen);
    // load_and_display_image_from_fs("S:/my_image.jpg", main_screen); // 如果有图片可以加载

    // ... 其他LVGL事件循环和任务管理
}
